Скоростные секционные ворота от производителя DoorHan

Производство / Доставка / Монтаж
по всей Беларуси

Высокая скорость движения

Интенсивная эксплуатация

Коррозионная стойкость

Теплоэффективность

Познакомьтесь с секционными скоростными воротами за 1 минуту

Описание

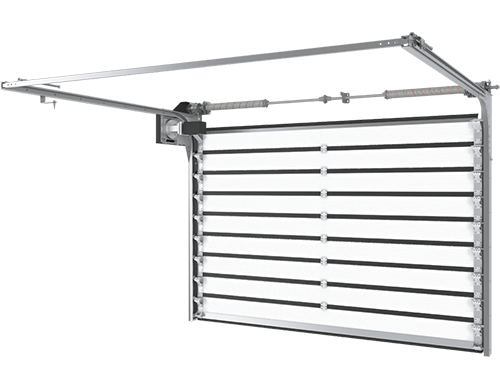

Секционные ворота серии ISD01-PARKING совмещают в себе лучшие качества секционных и скоростных спиральных ворот.

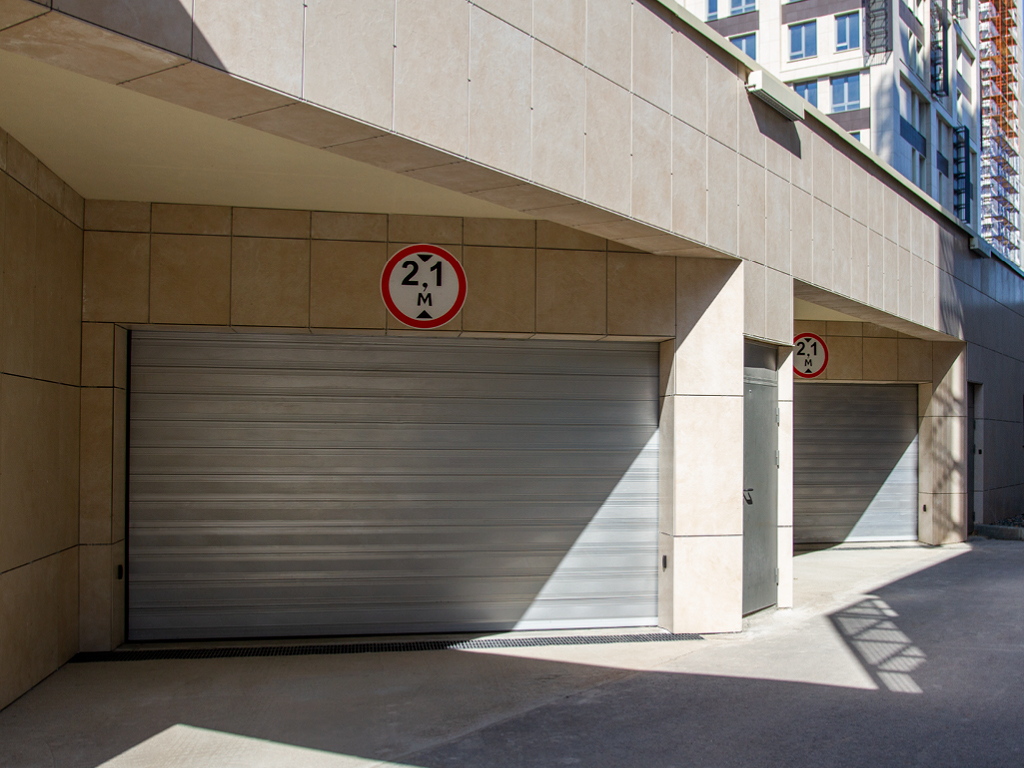

Высокая скорость открывания ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.

Характеристики

Параметр	Показатель
Высота проема, мм	2 000–3 700
Ширина проема, мм	2 000–5 000
Притолока, мм	От 430
Пристенки, мм	От 150; со стороны установки привода — от 230

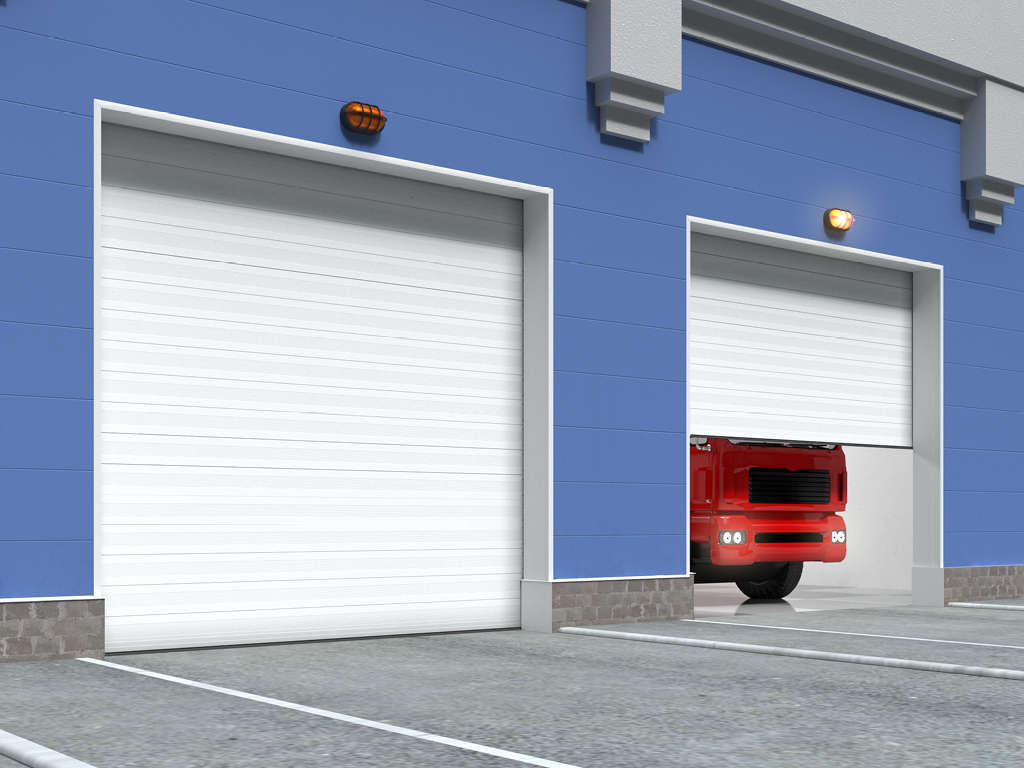

Зона применения

Объекты с высокими требованиями к скорости открывания и интенсивности эксплуатации ворот

Цветовые решения

RAL 9003 (белый)

RAL 9006 (серебристый)

Нестандартный цвет по карте RAL (наценка)

Комплектация

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и с усилением под внутренние петли и боковые опоры.

Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Блок управления и электропривод, оснащенный системой аварийной разблокировки.

Площадка-упор устанавливается на верхнюю панель, увеличивая площадь сопряжения демпфера амортизатора и полотна ворот. Узел исключает возникновение аварийных ситуаций, вызванных неправильной установкой и регулировкой амортизаторов монтажными бригадами.

Кронштейн усиления для опорных П-образных кронштейнов торсионного механизма. Увеличивает жесткость конструкции и исключает ошибки при монтаже.

Кронштейн крепления С-профиля к направляющей повышает жесткость направляющих, позволяет выдержать прямые углы в системе горизонтальных направляющих, дает возможность регулировки угла наклона кронштейна крепления горизонтальных направляющих к потолку, исключает ошибки при монтаже.

Дополнительная комплектация

Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот.

Панорамное остекление — возможно полное или частичное оснащение щита панорамными панелями.

Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan.

Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan.

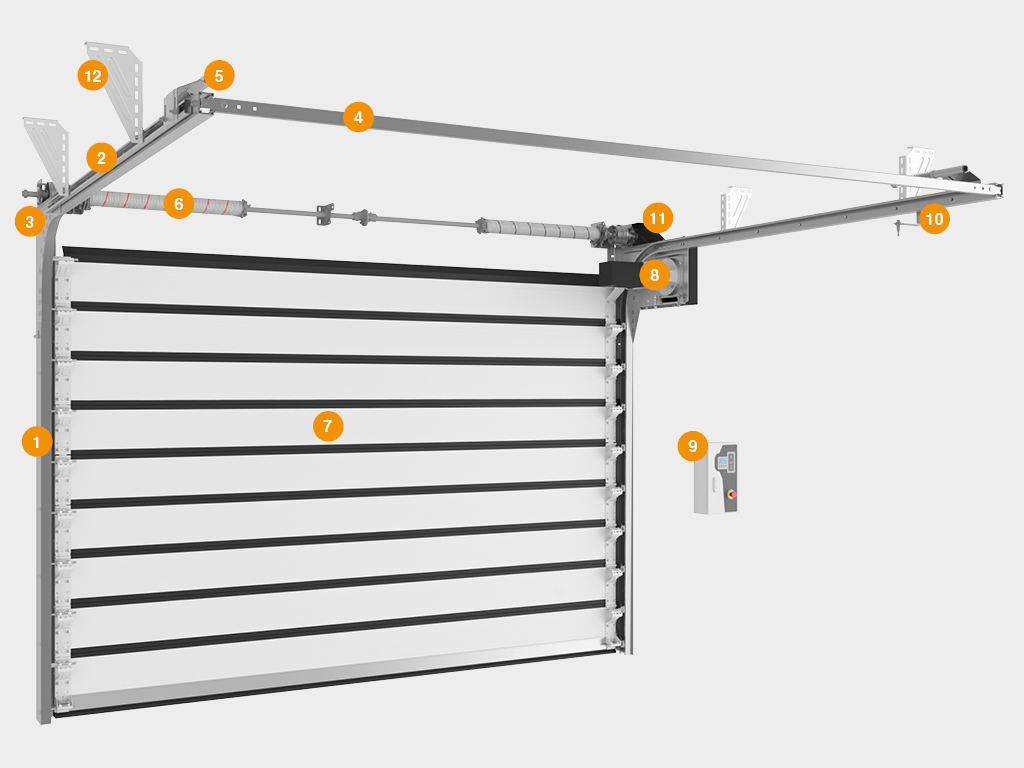

Конструкция

Вертикальная направляющая
Горизонтальная направляющая
Изгиб
С-профиль
Пружинный амортизатор
Балансировочный пружинный механизм (торсионная пружина)
Полотно ворот в сборе с фурнитурой
Электропривод
Блок управления
Датчик концевого положения
Защитный кожух передаточной цепи
Кронштейны крепления к потолку

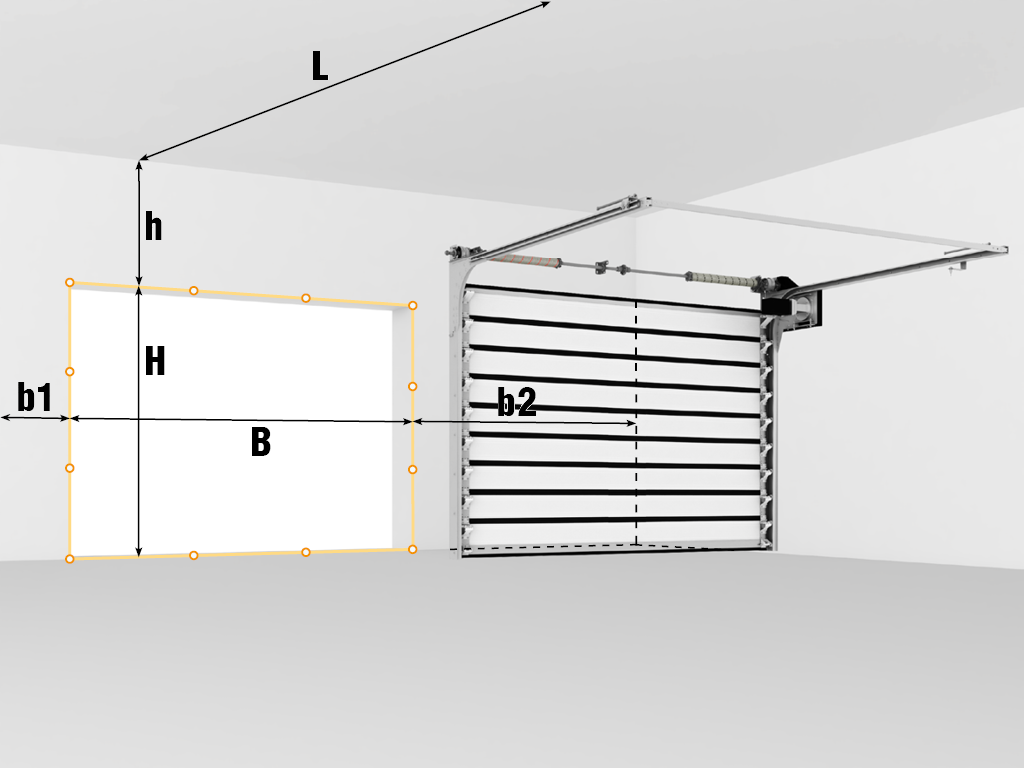

Подготовка объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого до правого края проема).

h — притолока (расстояние от верха проема до потолка) от 430 мм.

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм.

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

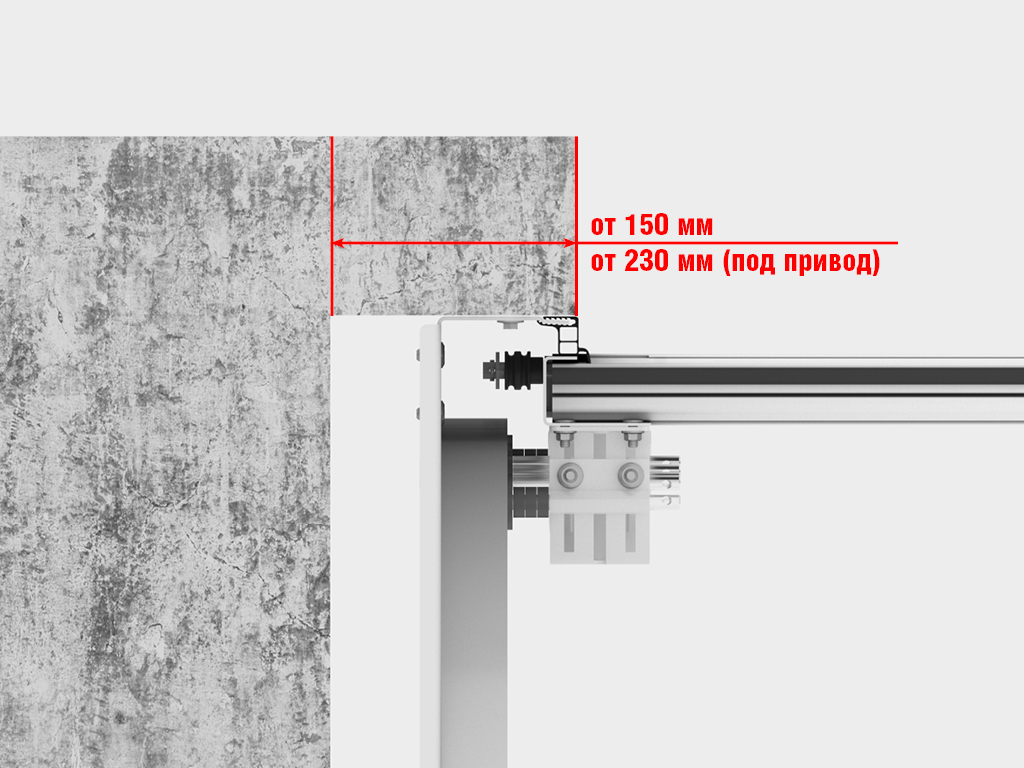

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Технические характеристики

Параметр	Значение	Примечание
Ресурс, циклов	1 000 000	Ворота
Ресурс, циклов	100 000	Торсионный механизм

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

7. Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных секционных ворот ISD01-PARKING, произведенных концерном DoorHan, на срок 2 года с момента приобретения.

Документация

.pdfИнструкция по монтажу промышленных секционных ворот серии ISD01-PARKING
