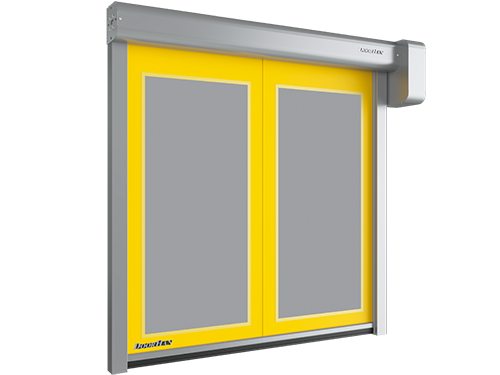

Скоростные рулонные ворота из нержавейки от производителя DoorHan

Производство / Доставка / Монтаж
по всей Беларуси

Высокоскоростные ворота

Коррозионная стойкость

Возможность автоматизации

Дополнительные опции

Познакомьтесь с скоростными рулонными воротами за 1 минуту

Описание

Скоростные рулонные ворота серии SPEEDROLL SDF предназначены для изоляции и сохранения микроклимата внутри помещений на объектах пищевой промышленности. Все компоненты ворот выполнены из нержавеющей стали.

Характеристики

Параметр	Показатель
Ширина проема, мм	1 200–3 800
Высота проема, мм	1 700–3 800
Притолока, мм	От 450
Пристенки, мм	От 225

Зона применения

Складские комплексы. Помещения с высокими требованиями санитарных норм

Цветовые решения

Каркас ворот из нержавеющей стали ASIS 304

RAL 9010 (белый)

RAL 5002 (синий)

RAL 6026 (зеленый)

RAL 9006 (серебристый)

RAL 1003 (желтый)

RAL 3002 (красный)

RAL 2004 (оранжевый)

Комплектация

Стойки и короба из нержавеющей стали AISI304.

Вал из нержавеющей стали AISI304, диаметром 90/130 мм.

Направляющие из экструдированного полиэтилена.

Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м².

Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты — IP54.

Фотоэлементы, установленные на высоте 500 мм от пола, а также датчики антизаклинивания полотна, расположенные в верхних точках боковых стоек, для выявления некорректной размотки полотна при открывании.

Выносные фотоэлементы на столбиках и сигнальные лампы.

Привод DoorHan SERVO (220 В).

Дополнительная комплектация

Корпус блока управления из нержавеющей стали AISI304.

Подогрев привода и стоек.

При закрывании в случае прикосновения чувствительной нижней кромки к препятствию с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса.

Конструкция

1. Электрический привод

2. Вал

3. Короб вала

4. Полотно ворот

5. Вставка прозрачная (окно/панель)

6. Стойка

7. Направляющая для движения полотна

8. Нижняя кромка полотна

9. Фотоэлемент

10. Блок управления

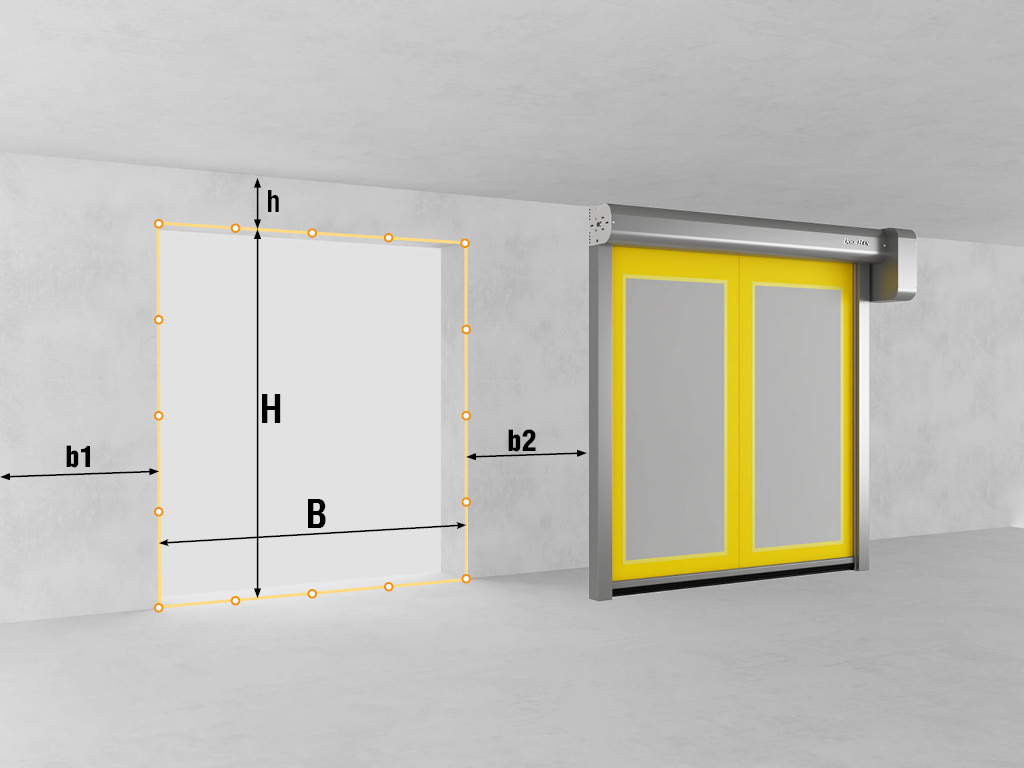

Подготовка объекта

Все замеpы производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h – притолока (расстояние от верха проема до потолка).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Способы монтажа

Накладной монтаж скоростных воpот.

Технические характеристики

Параметр	Значение	Примечание
Ветровая нагрузка, км/ч	CLASS2 (до 90)	Для ворот до 3 800 × 3 800 мм
Ветровая нагрузка, км/ч	CLASS3 (до 120)	Для ворот до 3 000 × 3 000 мм
Скорость открывания, м/с	2,0	Ворота до 3 000 × 3 000 мм
Скорость открывания, м/с	1,5	Ворота до 3 800 × 3 800 мм
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	0…+50
Мощность, Вт	1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	Однофазное
Напряжение питания, В	380 В / 50 Гц	Трехфазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	Зависит от условий эксплуатации

Условия эксплуатации продукции

Сопротивление ветровой нагрузке для ворот серии SPEEDROLL приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких из вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.

Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

Ручное открывание и закрывание ворот производится с помощью воротка.

Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

Не допускайте загрязнения направляющей ПВХ-полотна.

Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом, не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы, например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Дополнительное описание

Концерн DoorHan производит погрузку воpот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Документация

.pdfВорота рулонные скоростные SPEEDROLL SDF (для пищевой промышленности)
