Скоростные рулонные ворота для морозильных камер от производителя DoorHan

Производство / Доставка / Монтаж
по всей Беларуси

Морозостойкость

Высокоскоростные ворота

Максимальная теплоизоляция

Предотвращение промерзания полотна

Познакомьтесь с скоростными рулонными воротами за 1 минуту

Описание

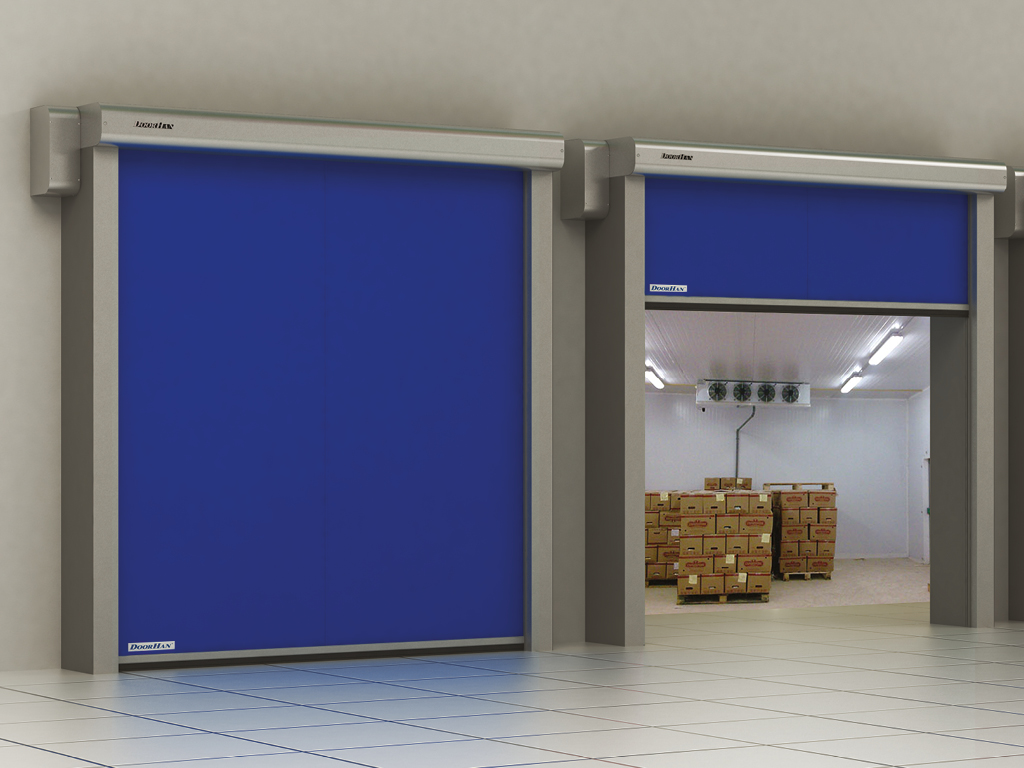

Скоростные рулонные ворота предназначены для разделения помещений по температурному режиму, а также для установки в морозильных камерах на объектах пищевого, складского, торгового и другого назначения.

Характеристики

Параметр	Показатель
Ширина проема, мм	2 000–3 750
Высота проема, мм	2 000–3 000
Притолока, мм	От 1 100
Пристенки, мм	От 225

Зона применения

Морозильные камеры. Складские комплексы с низкими температурами. Места, где требуется соблюдение низкотемпературного режима

Цветовые решения

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричневый)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 1003 (желтый)

RAL 3002 (красный)

RAL 2004 (оранжевый)

Комплектация

Стойки и короба из оцинкованной стали

Направляющие из экструдированного полиэтилена

Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м²

Блок управления с частотным преобразователем в стальном окрашенном корпусе 300 х 400 х 150 мм; класс защиты — IP54

Фотоэлементы, установленные на высоте 500 мм от пола, а также датчики антизаклинивания полотна, расположенные в верхних точках боковых стоек, для выявления некорректной размотки полотна при открывании

Подогрев привода и стоек, а также пространства между полотнами

Выносные фотоэлементы на столбиках и сигнальные лампы

Привод DoorHan SERVO (220 В).

Дополнительная комплектация

Корпус блока управления из нержавеющей стали AISI304.

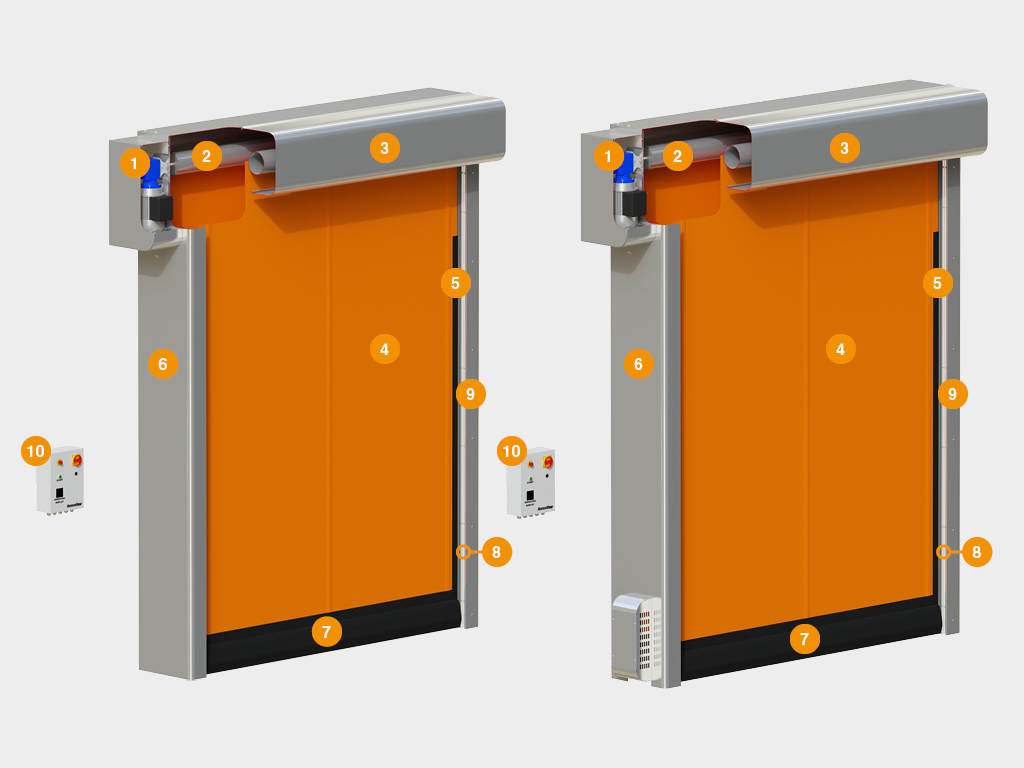

Конструкция

1. Электрический привод

2. Вал

3. Короб вала

4. Полотно ворот

5. Направляющая для движения полотна

6. Короб стойки

7. Нижняя кромка полотна

8. Фотоэлемент

9. Стойка

10. Блок управления

11. Тепловая пушка

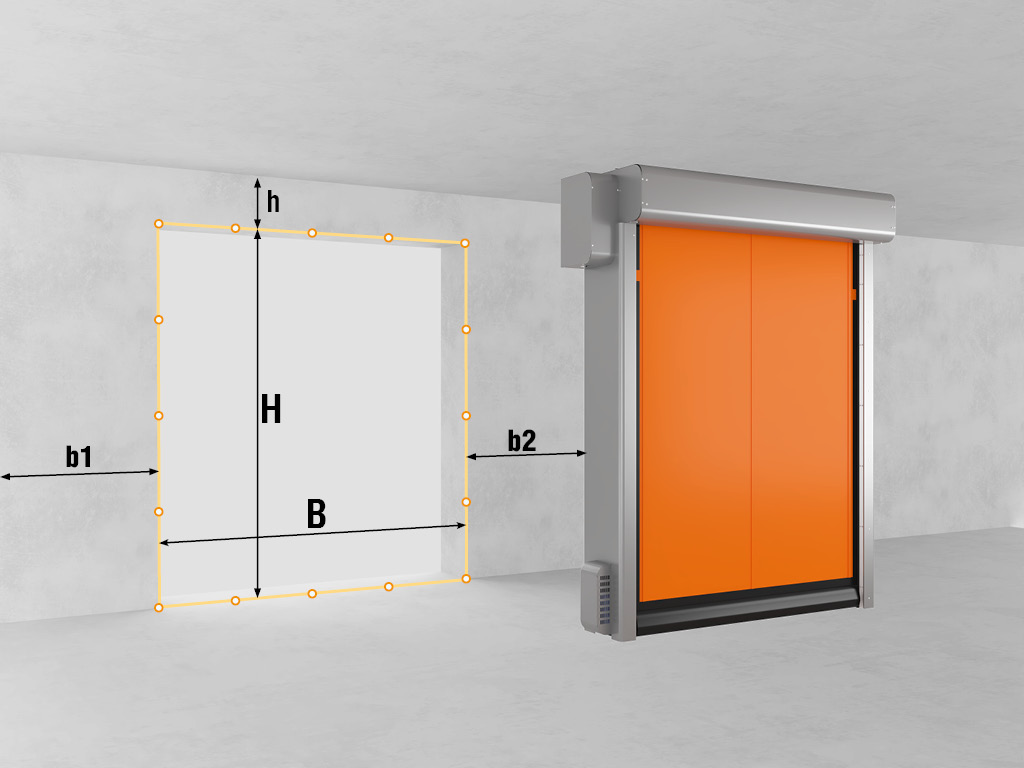

Подготовка объекта

Все замеpы производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

B – ширина проема (расстояние от левого края до правого края проема),

H – высота проема (расстояние от пола до верха проема),

h – притолока (расстояние от верха проема до потолка),

b1/ b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При замере B и H за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Способы монтажа

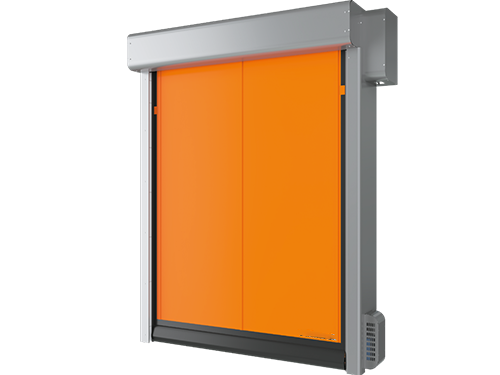

Накладной монтаж скоpостных ворот.

Технические характеристики

Параметр	Значение	Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS2	Для ворот шириной до 3 500 мм
Скорость открывания, м/с	1,0	Для ворот до 3 000 × 3 000 мм
Скорость закрывания, м/с	0,8
Диапазон рабочих температур, °С	-30...+50	При эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна.
Мощность, Вт	1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В/50 Гц	Однофазное
Напряжение питания, В	380 В/50 Гц	Трехфазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	Зависит от условий эксплуатации

Условия эксплуатации продукции

Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как: здания, территориально расположенные на морских побережьях или в горах; многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов; производства с мощной приточно-вытяжной вентиляцией; в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких из вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.

Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

Ручное открывание и закрывание ворот производится с помощью воротка.

Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

Не допускайте загрязнения направляющей ПВХ-полотна.

Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Дополнительное описание

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддoн, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Документация

.pdfВорота рулонные скоростные SPEEDROLL SDС (для морозильных камер)
