Складные панорамные ворота в здание от производителя DoorHan

Производство / Доставка / Монтаж
по всей Беларуси

Ударопрочное остекление

Энергоэффективность

Экономия рабочего пространства

Различные варианты

Познакомьтесь со складными панорамными воротами за 1 минуту

Описание

Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие по размеру проемы (шириной до 9 000 мм, высотой до 6 000 мм). Идеальный вариант для перекрытия проемов в автомобильных салонах и других зданиях с остекленными фасадами.

Характеристики

Параметр	Показатель
Ширина проема, мм	2 000–9 000
Высота проема, мм	2 000–6 000
Притолока, мм	От 150
Пристенки, мм	200, 255, 360, 465, 570 (в зависимости от схемы открывания)
Толщина панели, мм	60

Зона применения

Складные панорамные ворота предназначены для перекрытия проемов в зданиях с остекленными фасадами, например, в автомобильных салонах, шоу-румах.

Цветовые решения

RAL 9003 (белый, стандартный)

RAL 8014 (коричневый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

Нестандартный цвет по карте RAL

Комплектация

Несущий профиль придает жесткость и прочность конструкции ворот.

Штапиковая система позволяет ремонтировать полотно прямо на объекте, не демонтируя ворота.

Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей.

Роликовая опора обладает возможностью регулировки положения полотна.

Центральный ловитель.

Ручка стальная для удобного открывания и закрывания ворот вручную.

Задвижка ригельная для надежной фиксации ворот в закрытом положении.

Закладной уголок для крепления привода обеспечивает надежное крепление привода к панели. Подготовленные отверстия с резьбой позволяют ускорить установку привода на полотно.

Дополнительная комплектация

Привод ARM-320PRO. Устанавливается на схему открытия 2+2, комплект AR7-KIT.

Блок управления PCB-SW предназначен для управления приводом.

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.

Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот.

Сирена SIRENA для звукового оповещения о движении ворот.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

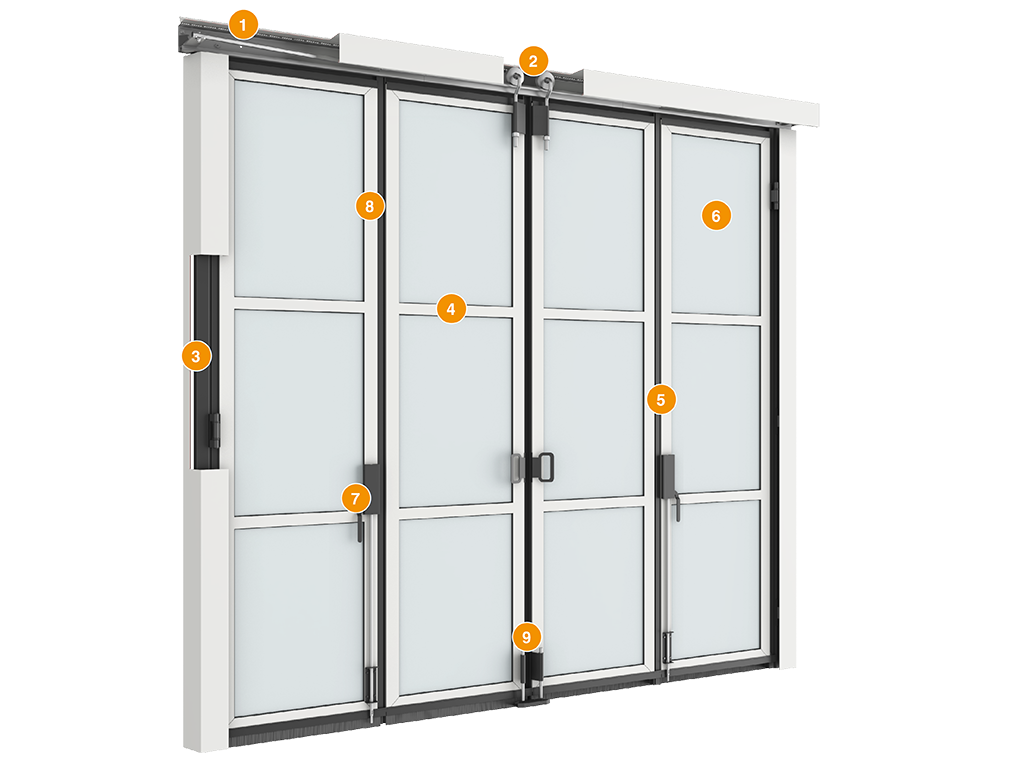

Конструкция

1. Балка отклоняющая

2. Опора роликовая стальная

3. Стойка крепления полотна

4. Профиль алюминиевый промежуточный

5. Шиповой уплотнитель

6. Ударопрочный поликарбонат или сэндвич-панель

7. Задвижка ригельная вертикальная

8. Профиль алюминиевый основной

9. Ловитель

Подготовка объекта

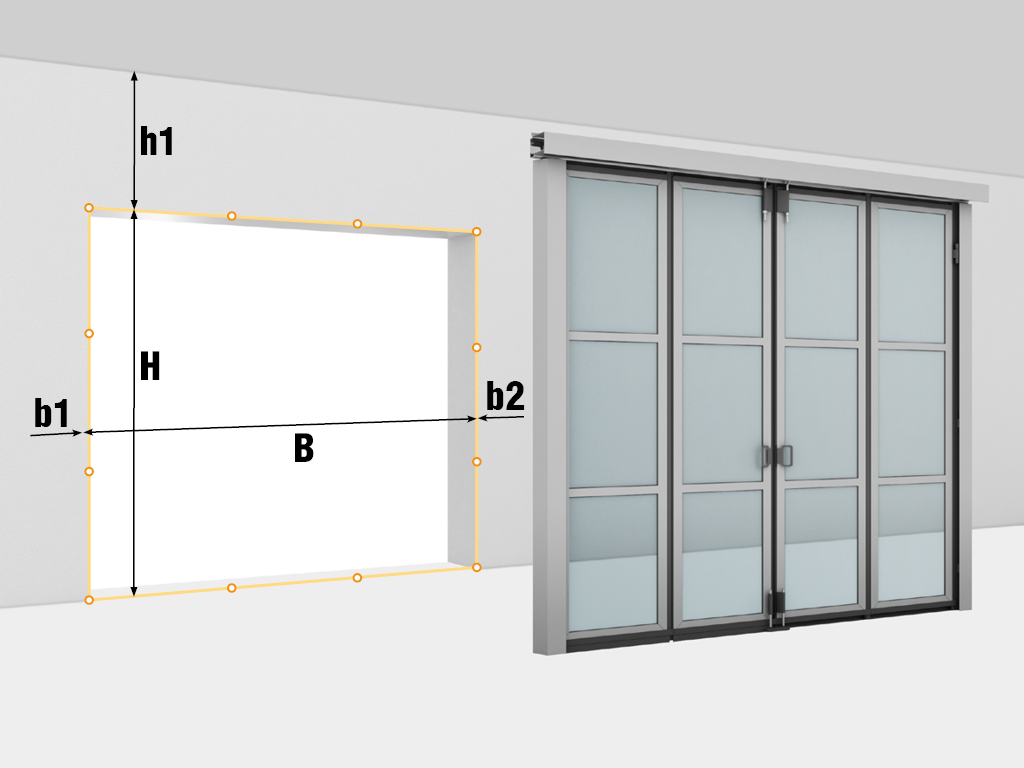

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h1 — притолока (расстояние от верха проема до препятствия).

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая.

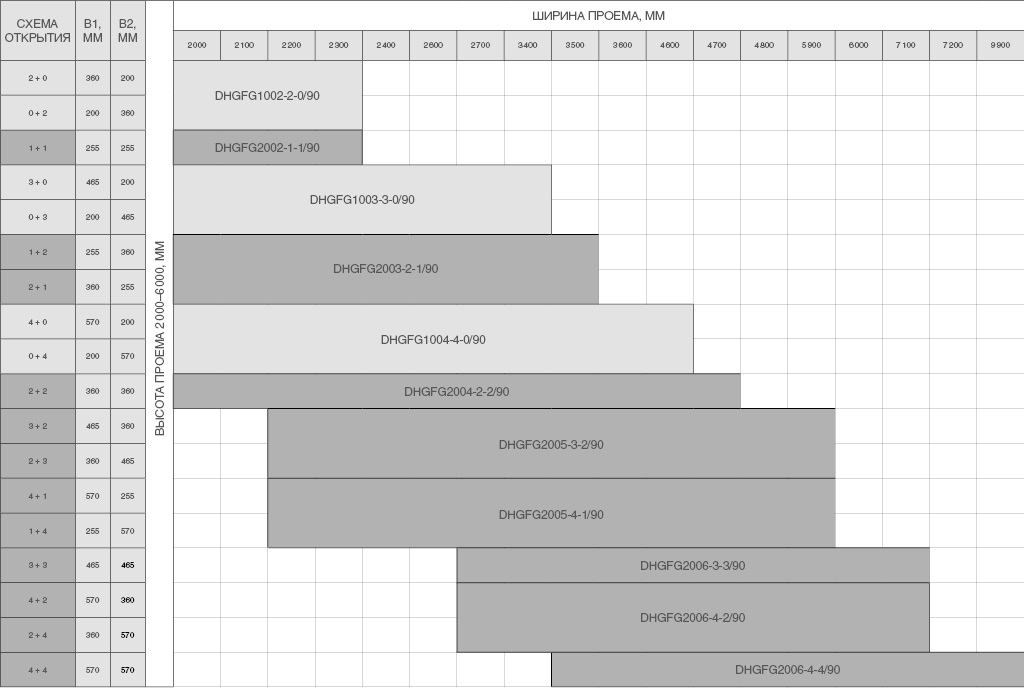

Размеры проема

Способы монтажа

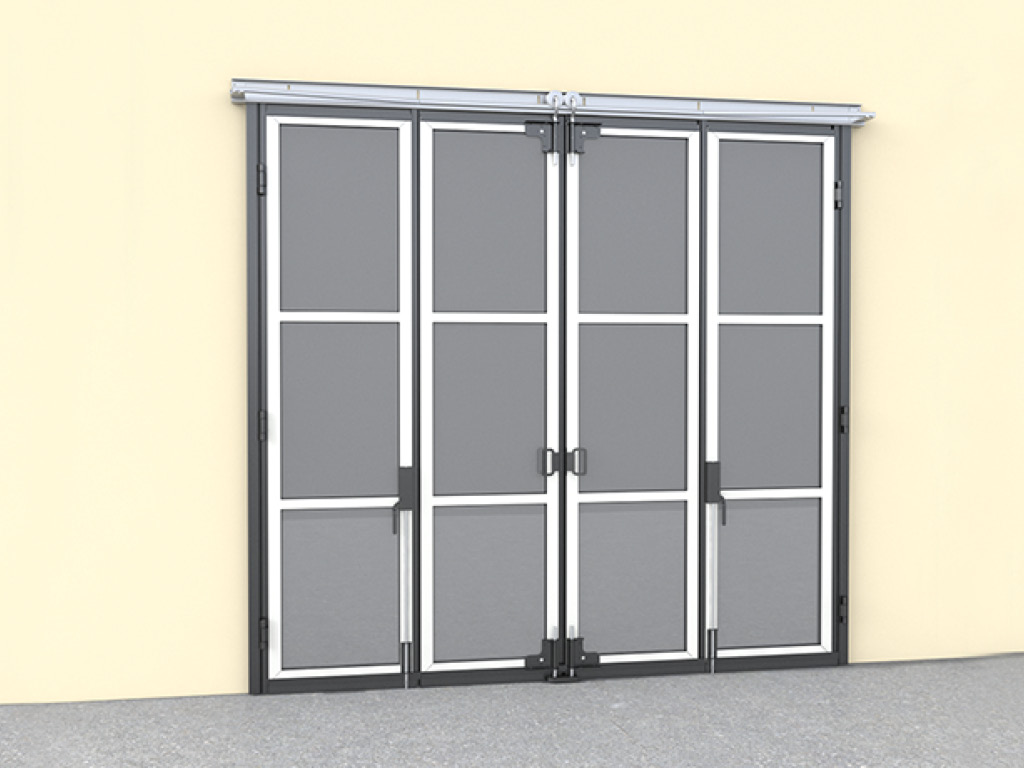

Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.

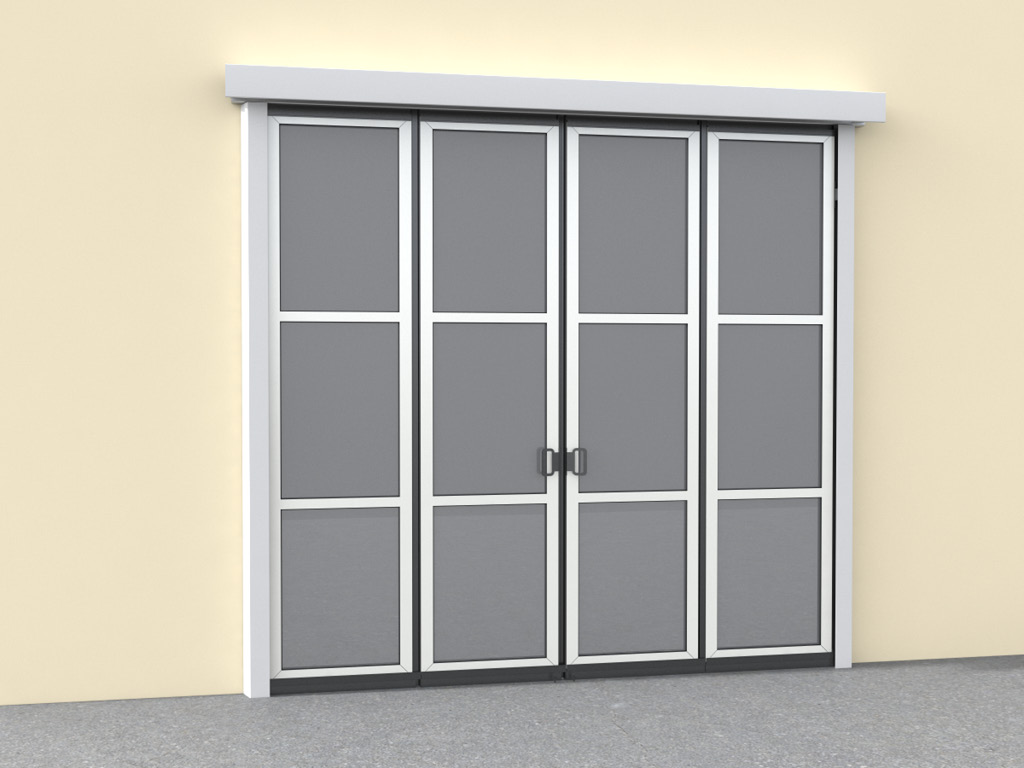

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Технические характеристики

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов открывания/закрывания, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно воспламеняемые)

Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы панорамных складных ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.

3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

4. Не допускайте загрязнения направляющей и роликов.

5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности изделия «Промышленные складные панорамные ворота без нижней направляющей серии IFG-P», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Документация

.pdfИнструкция по монтажу «Промышленные складные панорамные ворота без нижней направляющей» .pdfСервисная книжка «Складные панорамные ворота без нижней направляющей»
