Промышленные секционные ворота DoorHan устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов.

Усиленная конструкция ворот обеспечивает бесперебойную эксплуатацию и повышенные прочностные характеристики, а надежная система уплотнителей гарантирует высокую термоизоляцию помещения.

Характеристики

Параметр	Значение
Количество циклов	120 000 (ворота); 25 000 (торсионный механизм, по умолчанию)
Высота проема, мм	2 000–8 000
Ширина проема, мм	1 100–8 000 *
Притолока, мм	От 150
Пристенки, мм	От 120

Дизайн

Доска

Горизонтальная полоса

Широкая центральная полоса

Волна

Горизонтальная полоса (внутренняя сторона панели)

Цветовые решения

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 7004 (серый)

RAL 1014 (бежевый)

RAL 6005 (зеленый)

RAL 5005 (синий) RAL 7016 (антрацит)

RAL 7016 (антрацит)

RAL 7016 («мороз», наценка)

RAL 3000 (красный)

RAL 3005 (бордовый)

RAL 8017 (коричнево-красный)

RAL 8017 («мороз», наценка)

Золотой дуб (наценка) Венге (наценка)

Венге (наценка)

Нестандартный цвет по карте RAL (наценка)

Комплектация

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.

Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.

Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.

Дополнительная комплектация

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

Специальная конструкция окон (размером 627 × 327 или 607 × 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

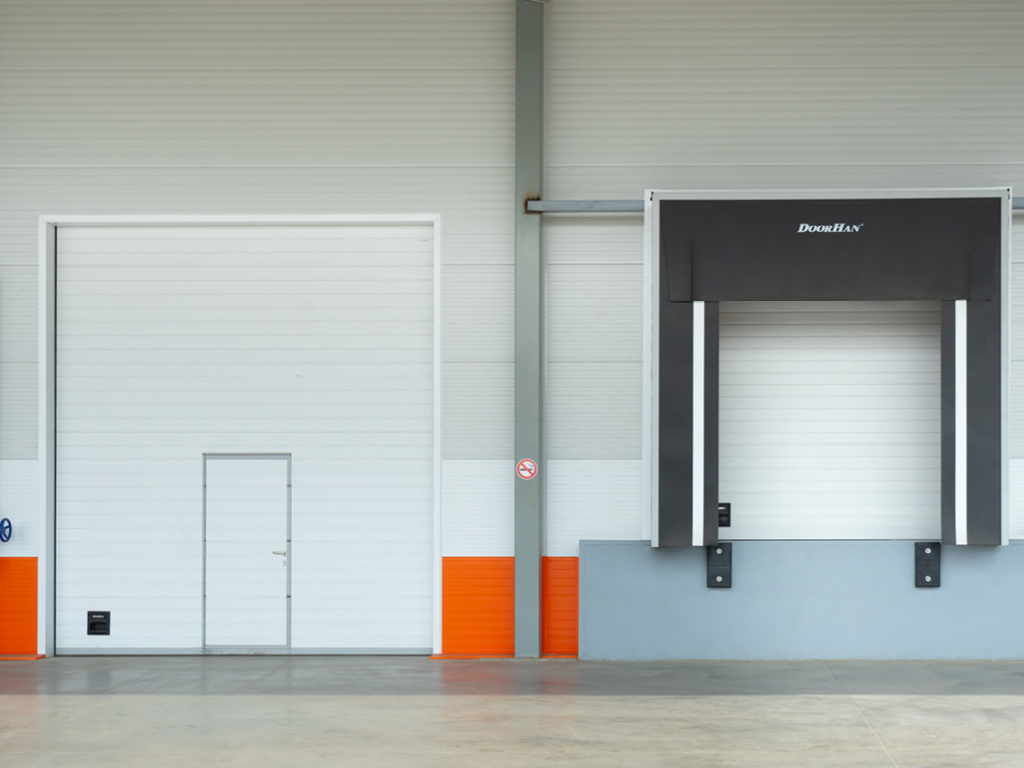

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита – 2 130 мм.

Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.

Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.

Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции.

Полностью обновлена система опорных кронштейнов торсионного механизма, что позволило существенно облегчить процесс монтажа: - удобная установка торсионного механизма в сборе и легкая фиксация подшипников на заранее установленных на выносной трубе кронштейнах; - крепление устройств защиты от разрыва пружин производится напрямую к опорному кронштейну, без использования переходников; - новая система предполагает фиксацию кронштейна охватывающей скобой, что позволяет изменять положение опорных кронштейнов в процессе монтажа.

Новые цвета сэндвич-панелей – RAL 8017 и RAL 7016 с матовой поверхностью с эффектом «мороз».

Полностью модернизирована вся линейка устройств защиты от разрыва пружин. Обновленная конструкция упростила монтаж и повысила прочностные свойства изделия на 30 %.

Новые амортизаторы – стандартная и удлиненная версии. Бесшумная работа, большой диапазон регулировок, повышенная стойкость к деформациям.

Новая калитка V5ST – низкий порог на базе стандартных комплектов профилей с заглушками световых проемов.

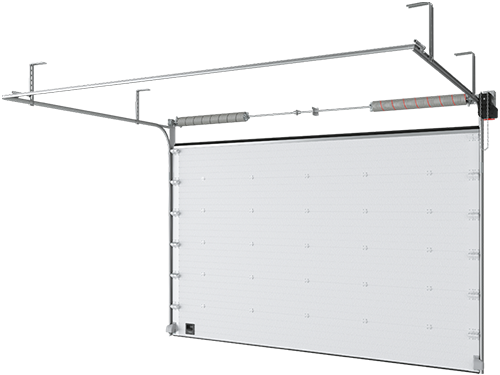

Конструкция

Стальной ригель с установленным верхним контурным многокамерным уплотнителем
Контурные боковые многокамерные уплотнители
Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
Верхний угловой кронштейн регулируемый
Боковая опора с регулируемым роликодержателем
Нижний угловой кронштейн с регулируемым роликодержателем
Внутреняя петля
Вертикальная направляющая в сборе
Горизонтальная направляющая в сборе
Дистанционный С-профиль
Сэндвич-панель
Кронштейн с двойным шкивом
Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
Ручка подъемная
Задвижка (опция)
Пружины растяжения

Подготовка объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого до правого края проема).

h — притолока (расстояние от верха проема до потолка), min 100 мм.

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Таблица размеров

Параметр	Показатель
Высота проема, мм	2 000–8 000
Ширина проема, мм	1 100–8 000
Притолока, мм	От 150
Пристенки, мм	От 120

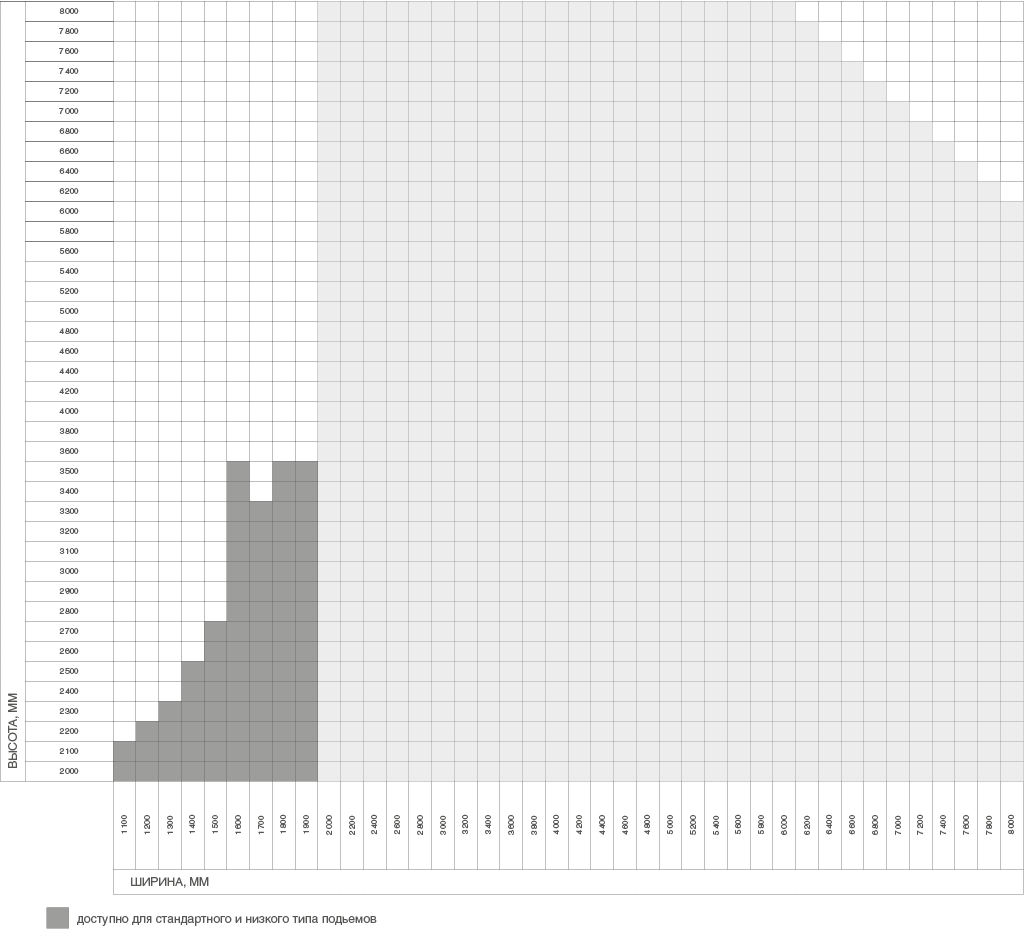

Размеры проема

Документация

.pdfИнструкция по монтажу промышленных секционных ворот серии ISD01 .pdfИнструкция по монтажу секционных ворот со стандартным и высоким типами подъема

Остались вопросы по промышленным секционным воротам?

Оставьте заявку и мы
проконсультируем Вас

Или позвоните +375 29 386 55 55

Поможем с выбором промышленных секционных ворот

Оставьте заявку и наш менеджер перезвонит вам и ответить на все интересующие вас вопросы.

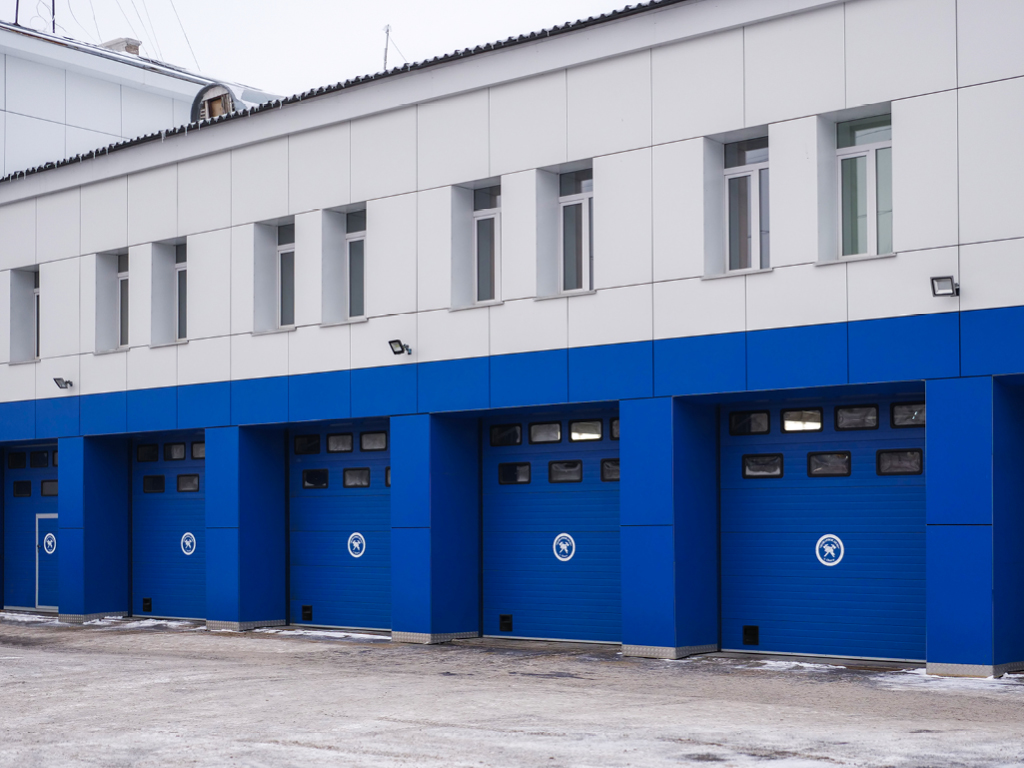

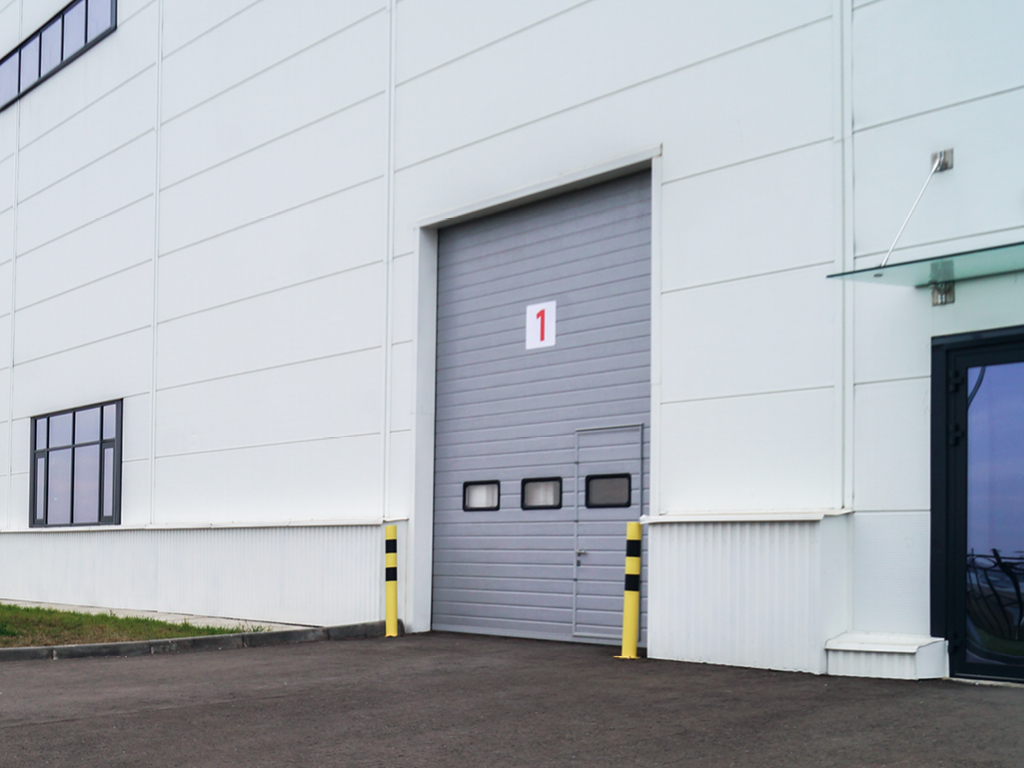

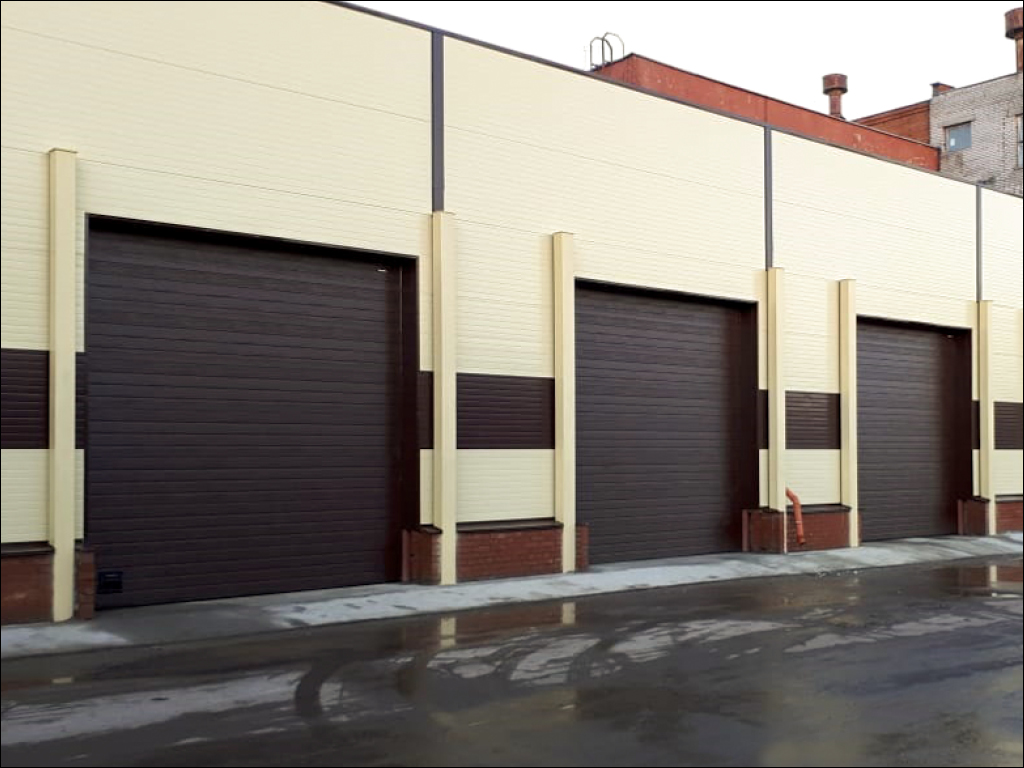

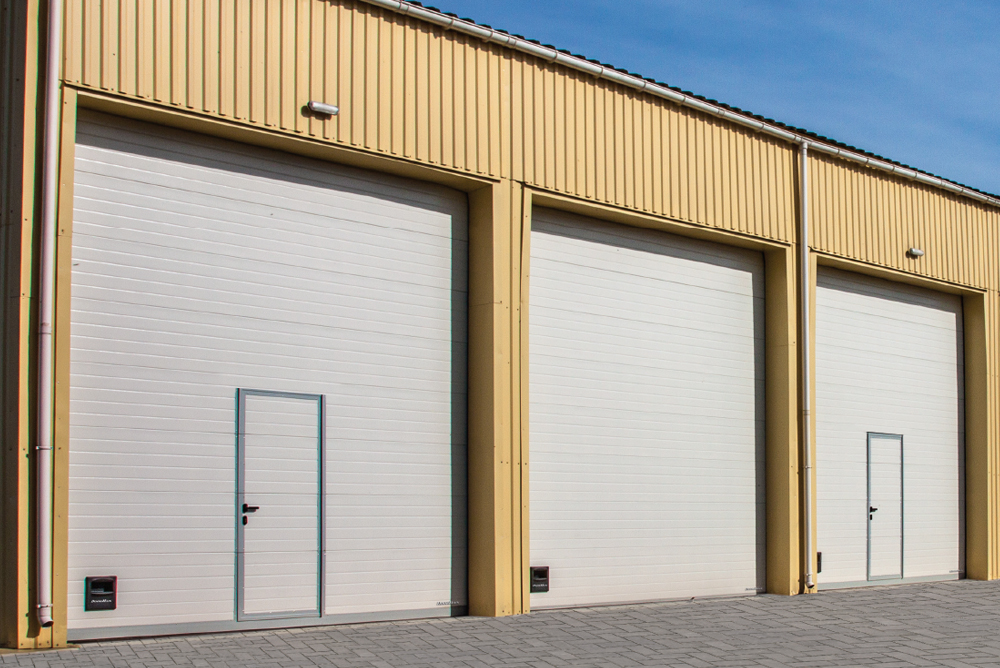

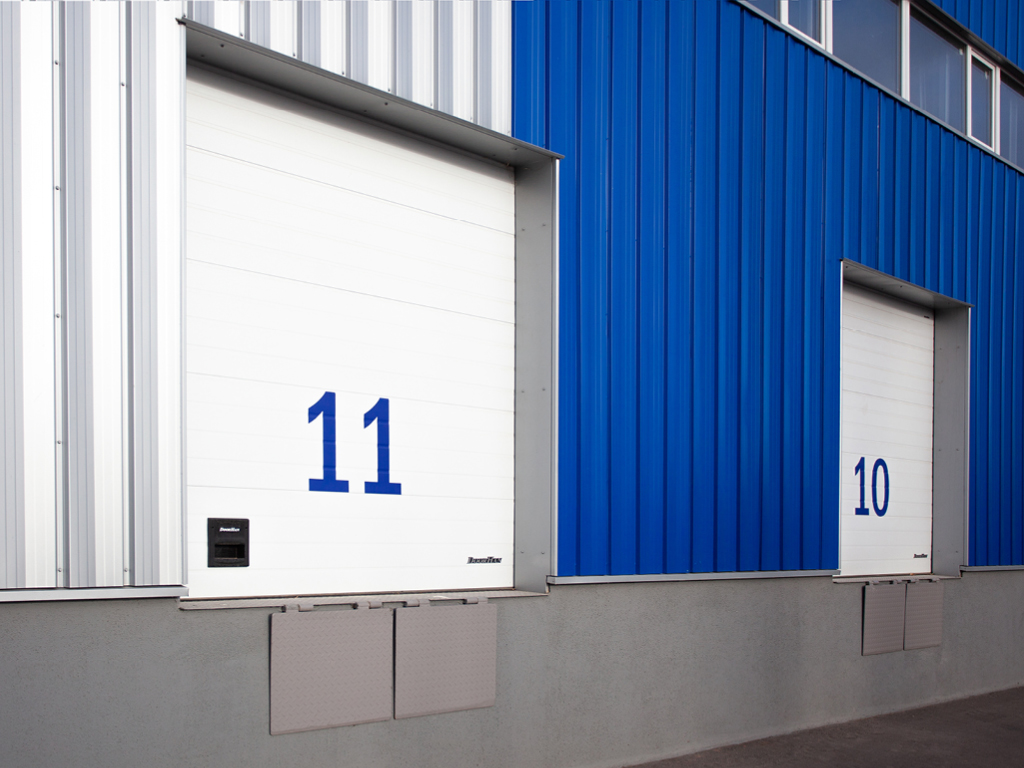

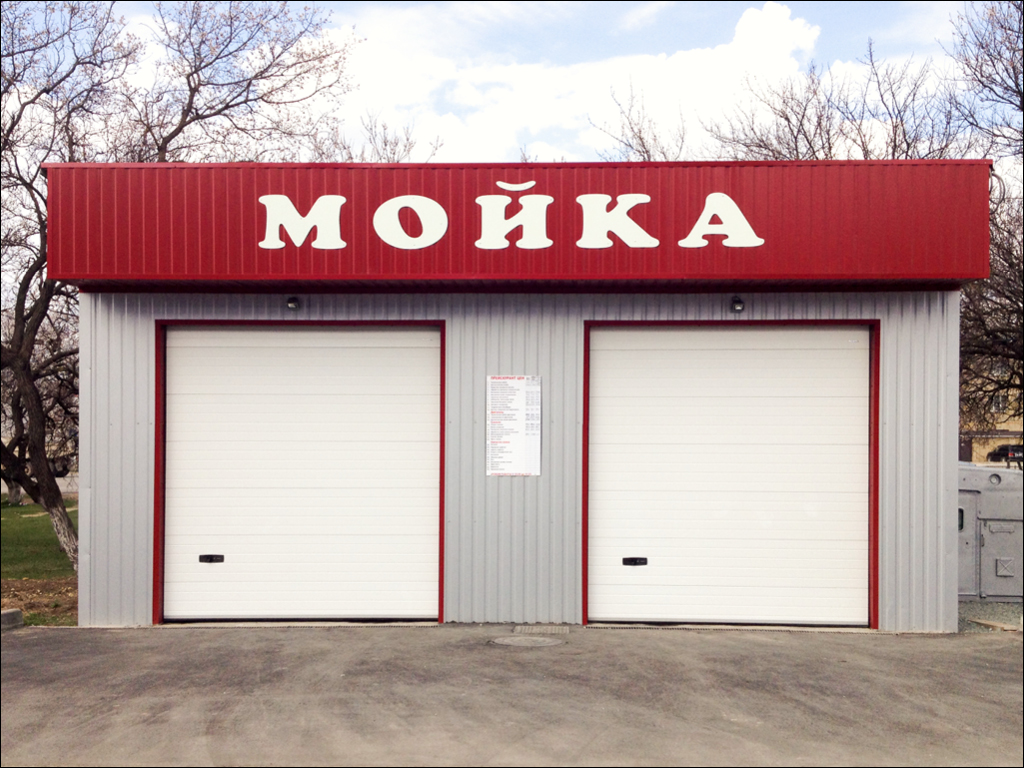

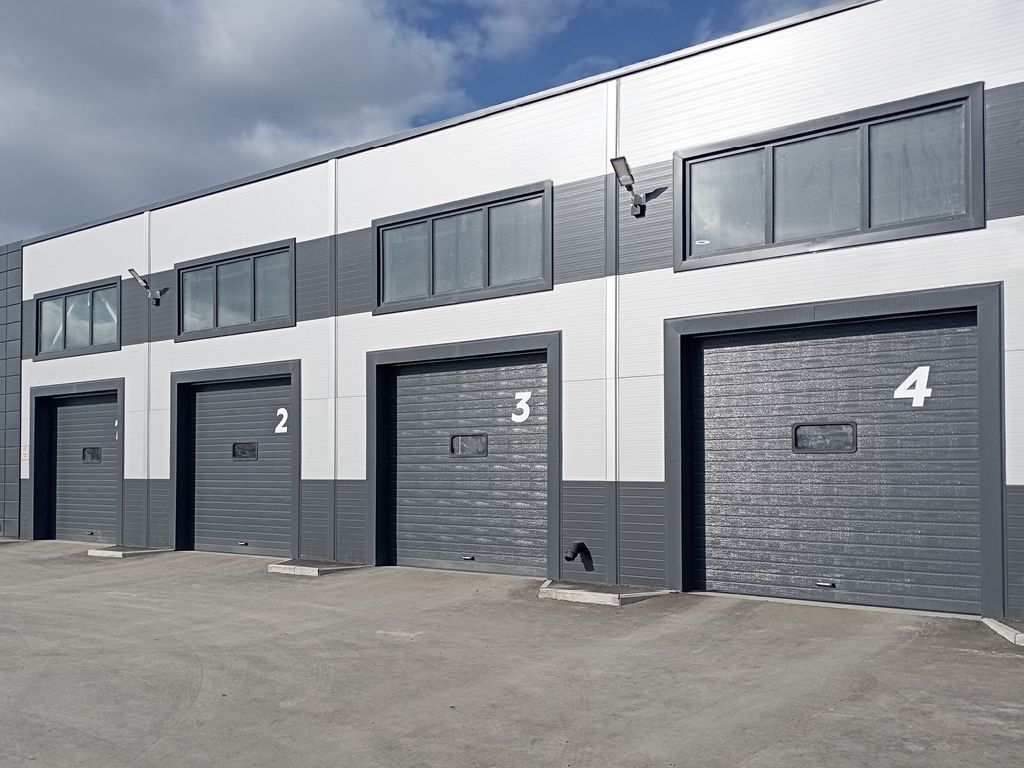

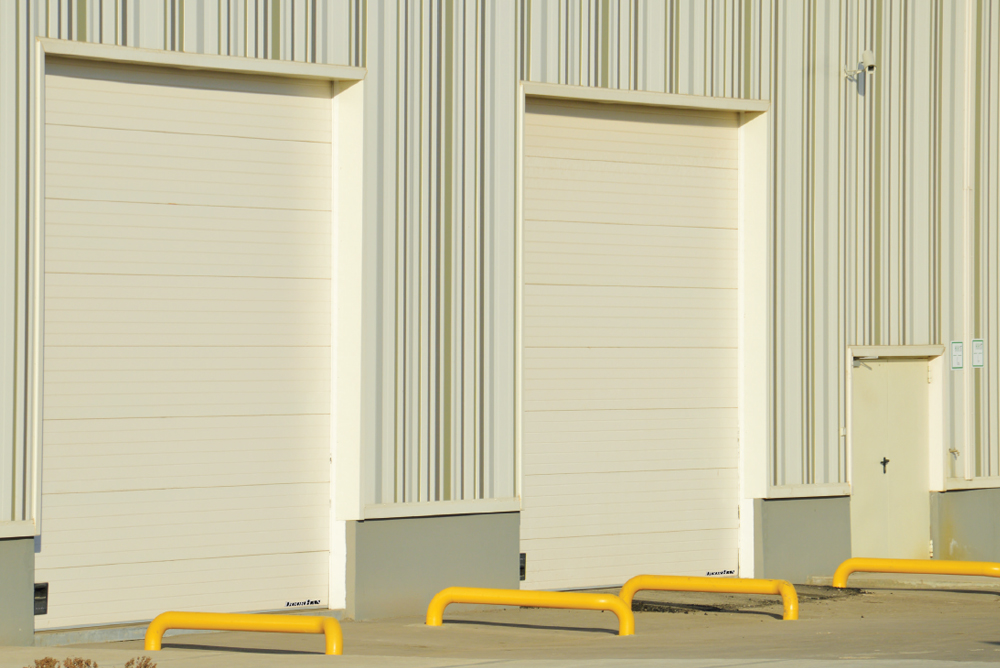

Примеры использования промышленных секционных ворот
