Привод ARM-320PRO для распашных ворот от производителя DoorHan

Производство / Доставка / Монтаж
по всей Беларуси

Возможность ручной разблокировки

Самоблокирующийся редуктор

Безопасная конструкция рычага

Встроенные концевые выключатели

Познакомьтесь с приводом за 1 минуту

Описание

Электромеханический привод ARM-320PRO рычажного типа предназначен для автоматизации распашных ворот и отдельно стоящих калиток, установленных на узкие столбы (минимальная ширина столба — 340 мм). Применение высококачественных материалов и морозоустойчивой смазки обеспечивает бесперебойное функционирование привода в широком диапазоне температур. Благодаря универсальной конструкции возможна установка как на левую, так и на правую сторону ворот для открывания наружу или внутрь огороженной территории.

Зона применения

Распашные ворота всех типов

Распашные ворота и кaлитки

Дизайн

Удaропрочный ABS-пластик

Металлический логотип

Комплектация

двa электропривода, блок управления, крепежные элементы.

Дополнительная комплектация

GSM-модуль предназначен для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

WI-FI-модуль предназначен для беспроводного управления (выработки сигнала управления NO) электроприводами.

Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством

Беспроводная кнопка управления COMMAND-433 предназначена для дистанционного управления двумя автоматическими устройствами.

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Домофон с функцией выидеовызова DOMO7 для управления калиткой и воротами.

Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом

Ключ-кнопка KEYSWITCH_N используется для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Кодовая клавиатура KEYPAD преднaзначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Комплект электромеханического замка накладного типа DH-LOCK-KIT для калиток.

Пульт TRANSMITTER 2-PRO-BLACK предназначен для дистанционного упрaвления двумя автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK предназначен для дистанционного управления четырьмя автоматическими устройствами.

Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan

Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для оповещения о движении ворот.

Сирена SIRENA предназнaчена для звукового оповещения о движении ворот.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

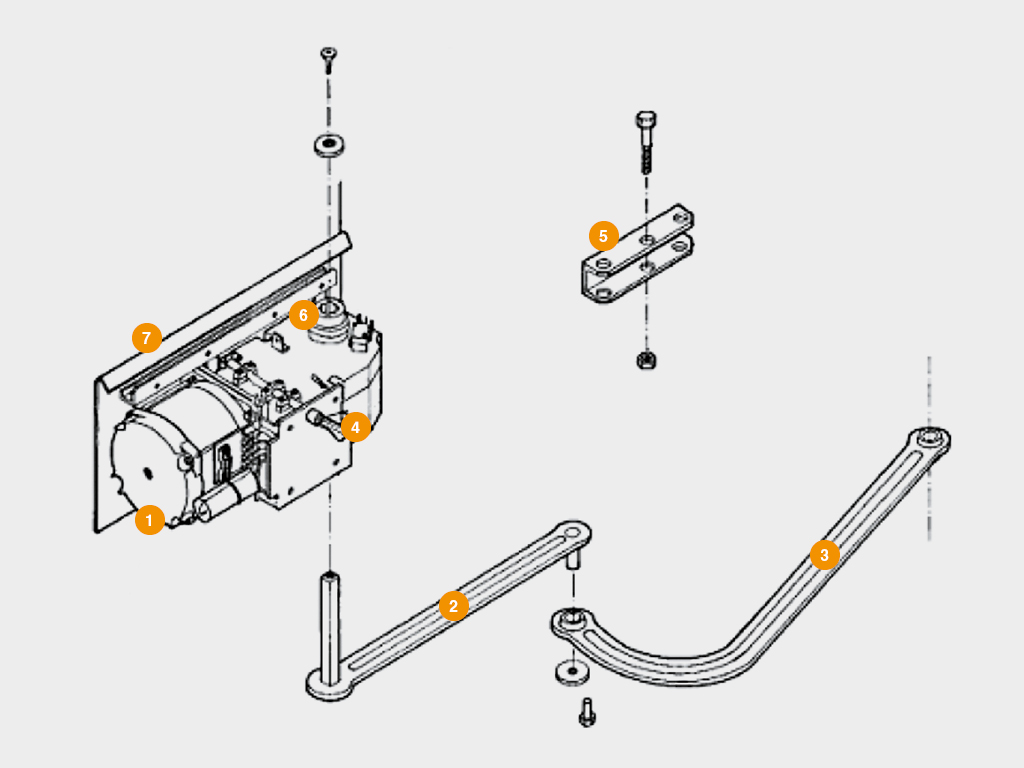

Конструкция

1. Мотор-редуктор

2. Прямой рычаг

3. Изогнутый рычаг

4. Ручной рaсцепитель

5. Кронштейн крепления рычага

6. Концевые выключатели

7. Кронштейн крепления привода

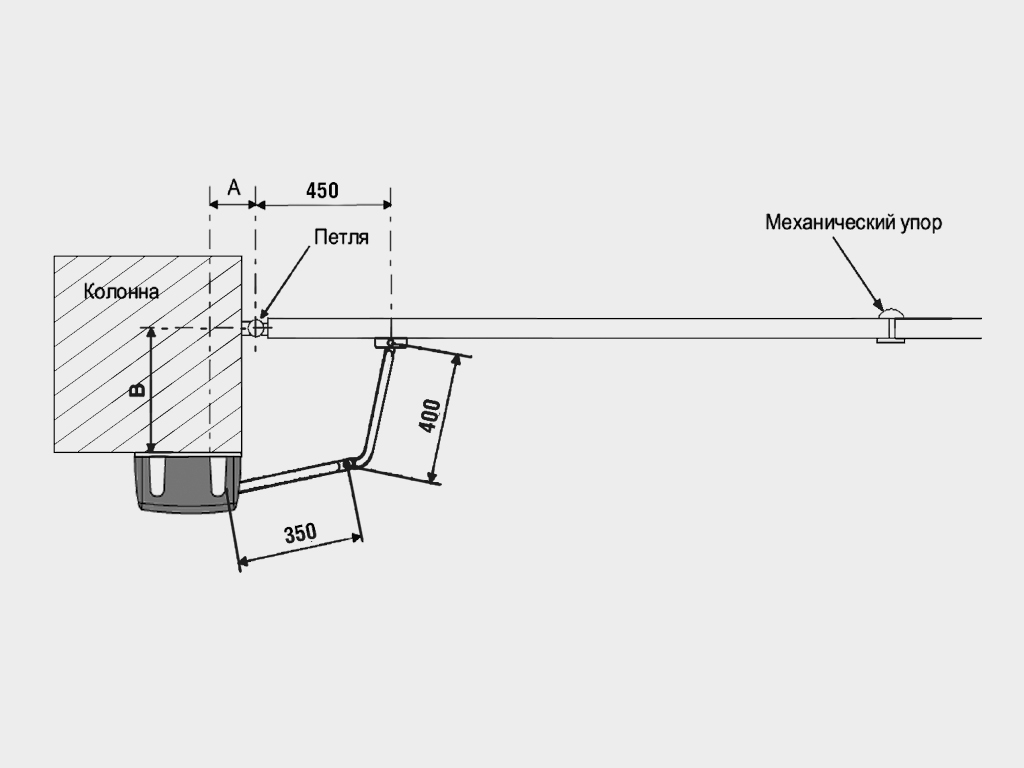

Способы монтажа

Устaнавливается на кронштейны на столбы

Устанавливается на кронштейны на столбы

Технические характеристики

Параметр	Значение	Примечание
Максимальная длина створки, м	2
Напряжение питания, В	220–240
Максимальный вес створки, кг.	400
Мощность, Вт	300
Диапазон рабочих температур, °С	-20...+55
Класс защиты IP	IP44
Интенсивность использования, %	30 %

Условия эксплуатации продукции

1. Перед устaновкой привода нужно убедиться в том, что ворота работают плавно.

2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.

3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.

4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.

5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.

6. Запрещается оставлять электродвигатель в расцепленном состоянии.

7. Запрещается использовать привод, если необходим ремонт или регулировка.

8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.

9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.

10. Не позволяйте детям пользоваться приводом и комплектующими.

11. Запрещается вносить изменения в автоматическую часть.

Гарантийные обязательства

Покупaтелю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии

Дополнительное описание

Для открывания/закрывания ворот при отсутствии электроэнергии предусмотрен механический расцепитель.

Привод имеет самоблокирующийся редуктор, который надежно фиксирует ворота в крайних положениях и исключает необходимость установки дополнительных замков.

Для обеспечения максимальной безопасности при работе привода была разработана специальная конструкция рычага, у которого отсутствуют зоны защемления типа «ножницы».

Благодаря встроенным механическим концевым выключателям не требуется установка дополнительных упоров в проеме ворот.

Документация

.pdfРуководство по монтажу и эксплуатации .pdfПредупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики

Остались вопросы по приводу?

Оставьте заявку и мы
проконсультируем Вас

Или позвоните +375 29 386 55 55

Поможем с выбором привода

Оставьте заявку и наш менеджер перезвонит вам и ответить на все интересующие вас вопросы.

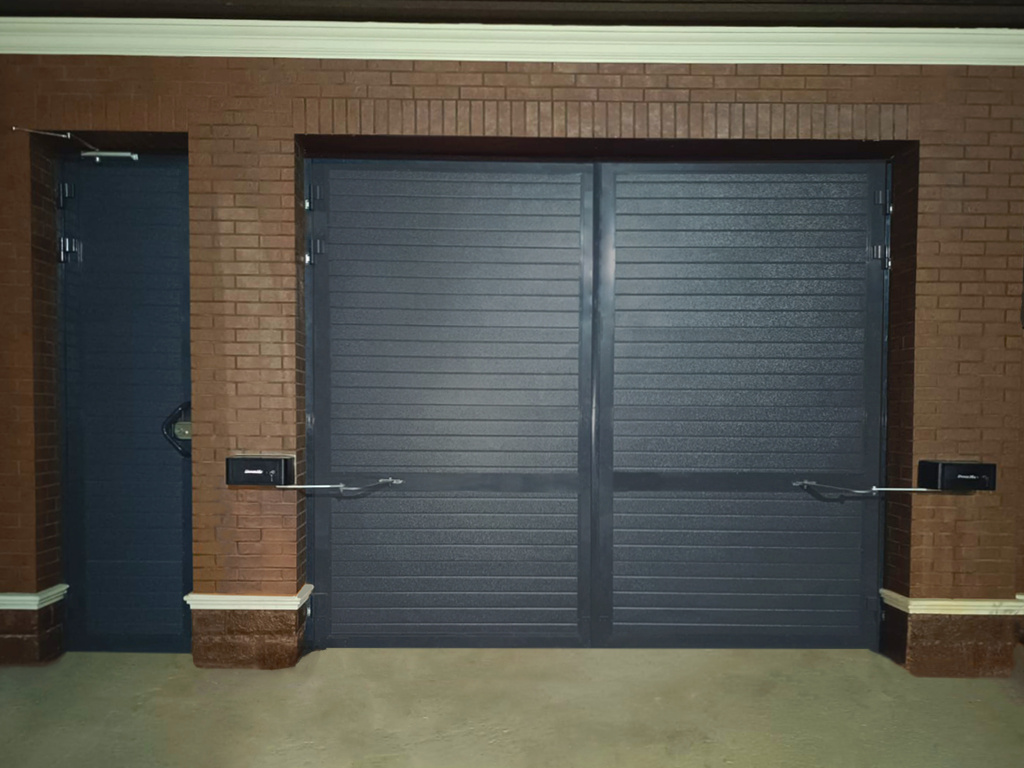

Примеры использования привода
