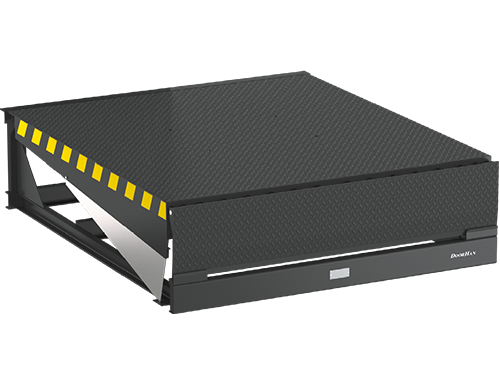

Платформа уравнительная с поворотной аппарелью серии DLHH от производителя DoorHan

Производство / Доставка / Монтаж
по всей Беларуси

Универсальная платформа

Мгновенная остановка в аварийной ситуации

Наклон за кузовом автомобиля

Элементы безопасности конструкции

Широкий диапазон рабочих температур

Коррозионная стойкость

Познакомьтесь с уравнительной платформой за 1 минуту

Описание

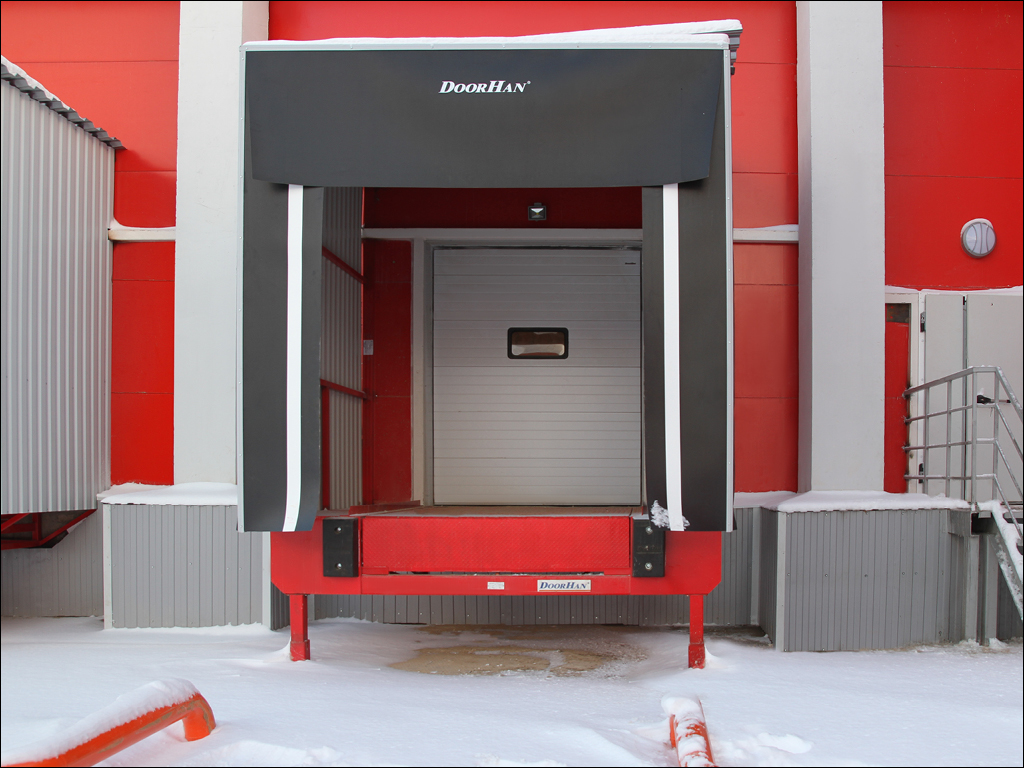

Электрогидравлическая платформа с поворотной аппарелью серии DLHH является стандартным устройством для оборудования перегрузочных доков.

При активации платформа поднимается, и аппарель, поворачиваясь, открывается. Далее платформа опускается, пока не достигнет пола кузова автомобиля.

По окончании работ платформа возвращается в исходное положение.

Характеристики

Параметр	Показатель
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм	2 500, 3 000, 3 500, 4 000, 4 500
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм	2 500, 3 000
Ширина уравнительной платформы, мм	1 800, 2 000, 2 200

Зона применения

Складские комплексы, транспортно-перегрузочные узлы, логистические центры

Цветовые решения

Чечевичное рифление

RAL 9005 (черный, стандартный цвет)

RAL 5005 (синий, стандартный цвет )

Нестандартный цвет по карте RAL (наценка)

Комплектация

Уравнительная платформа.

Соединение для блока управления (длину соединительного кабеля необходимо выбрать в помощнике).

Уплотнитель боковой.

Парковочный ассистент (модуль парковочный для перегрузочных систем, арт. 4299-169) является опциональным оборудованием для герметизатора проема и предназначен для оказания помощи при парковке грузового автотранспорта к доку. Кроме того, он выполняет роль дополнительной системы безопасности при проведении погрузочно-разгрузочных работ.

Кронштейн светофора перегрузочных систем предназначен для установки на боковой стене перегрузочного тамбура.

Дополнительная комплектация

Артикул «123-587». Блок управления DCUH-1 – базовый. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Возврат в парковочное положение – по удержанию кнопки. Блокировка платформы при закрытых воротах.

Артикул «123-590». Блок управления DCUH-2 – с расширенными функциями. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение – по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей.

Артикул «123-591». Блок управления DCUH-3 – комплексное устройство для управления элементами перегрузочного дока. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение – по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей. Управление приводом ворот. Управление надувным герметизатором.

Артикул «E3JK-DS3OM1». Сенсор фотоэлектрический предназначен для взаимной блокировки платформы и секционных ворот. При закрытых воротах датчик блокирует управление платформой, чтобы избежать повреждения ворот.

Артикул «1747-22». Индуктивный датчик положения аппарели устанавливается на уравнительную платформу для отслеживания положения аппарели.

Артикулы направляющих для колес: на анкерных болтах – «OE22», для бетонирования – «OE23», с установкой на анкерных болтах оцинкованные – «OE24», для бетонирования оцинкованные – «OE26».Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами – на анкерных болтах и с помощью бетонирования.

Ограждения устанавливаются внутри здания и предназначены для защиты стен здания от повреждения автопогрузчиком. Они обеспечивают правильное и безопасное движение автопогрузчика по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, кроме того они могут иметь произвольную форму и быть изготовлены по эскизам заказчика. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение (приобрести ограждения возможно по индивидуальному запросу).

Артикул «OE01». Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.

Артикул «TL-LED». Светофор предназначен для обеспечения безопасного движения грузового автомобиля и погрузчика в момент подъезда/отъезда и во время погрузки. Может быть подключен к блокам управления серий DCUH-2, DCUH-3.

Артикул «OE.DH120». Кронштейн светофора перегрузочных систем предназначен для установки на боковой стене перегрузочного тамбура.

Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».

Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и датчика парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».

Артикул «OE.DL010». Светодиодный светильник с кронштейном для освещения дока.

«Зимний пакет» включает в себя гидростанцию с подогревом (опцию можно выбрать при оформление заказа в помощнике). Позволяет использовать платформу при температурах до -30 °С .

Артикул «DLSH11» (единица измерения – п/м). Шторка для ниши под гидроборт.

Конструкция

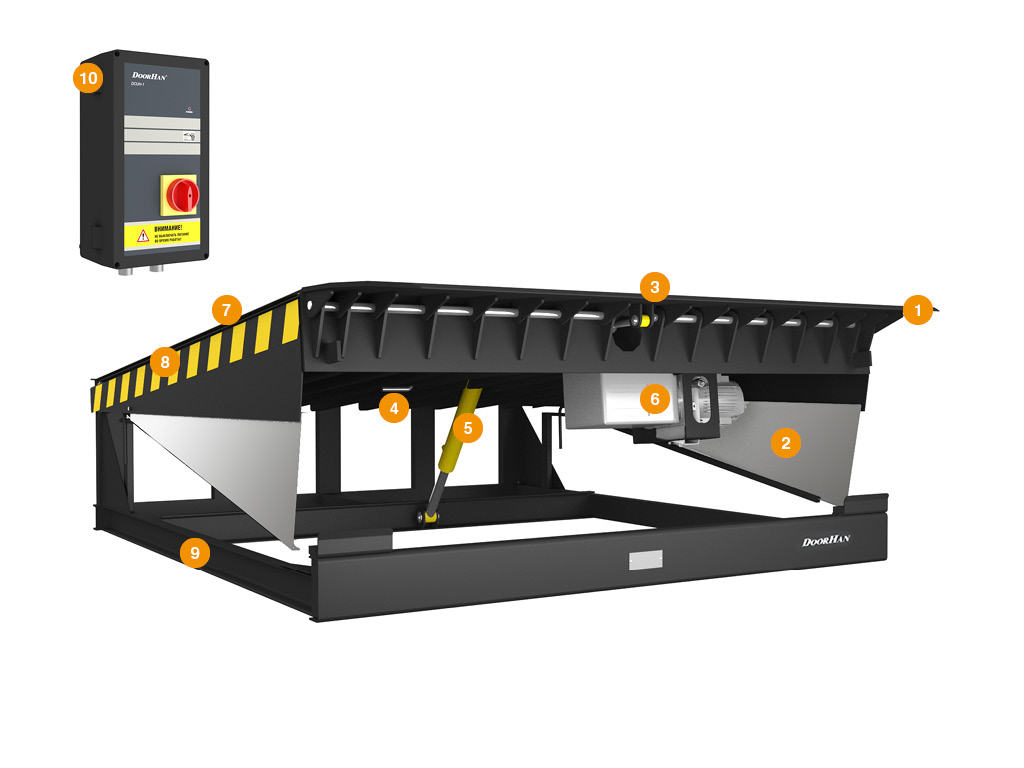

1. Аппарель

2. Боковые шторки безопасности

3. Цилиндр аппарели

4. Подпорка ремонтная

5. Подъемный цилиндр

6. Гидравлический насос

7. Крышка платформы

8. Сигнальная желто-черная полоса

9. Ферма

10. Блок управления

Подготовка объекта

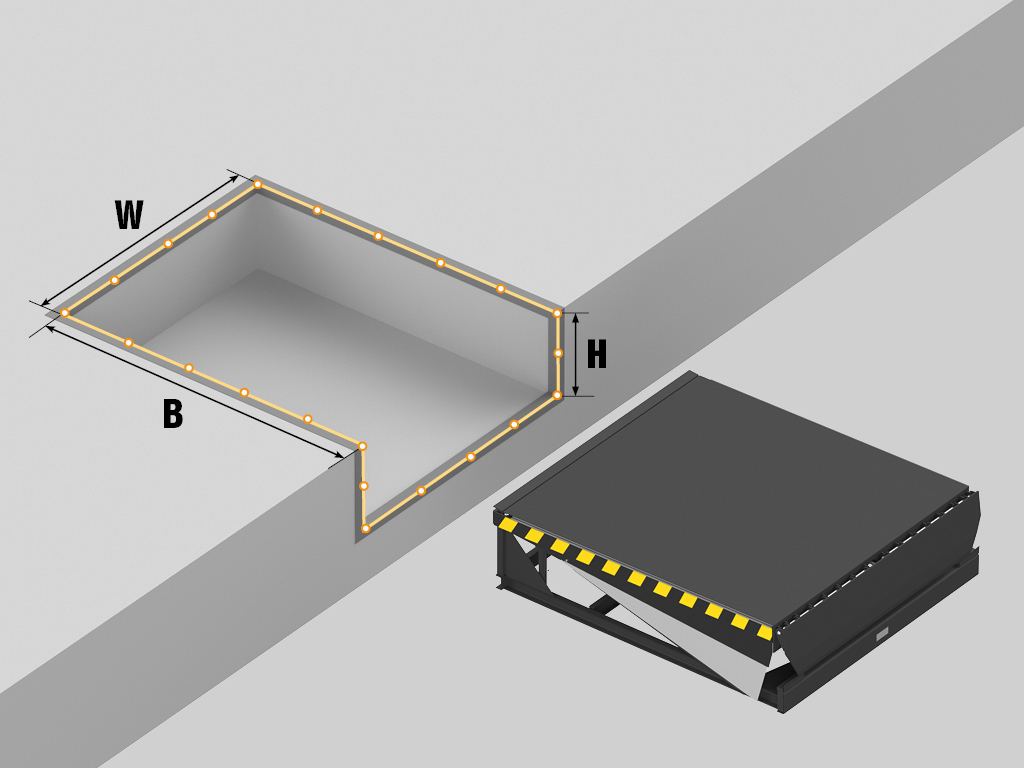

W – ширина платформы.

H – высота платформы.

B – глубина платформы.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Приямки для платформ в зависимости от типа платформы и способа установки выполняются по чертежам «Схема подготовки приямка» в разделе «Чертежи».

Способы монтажа

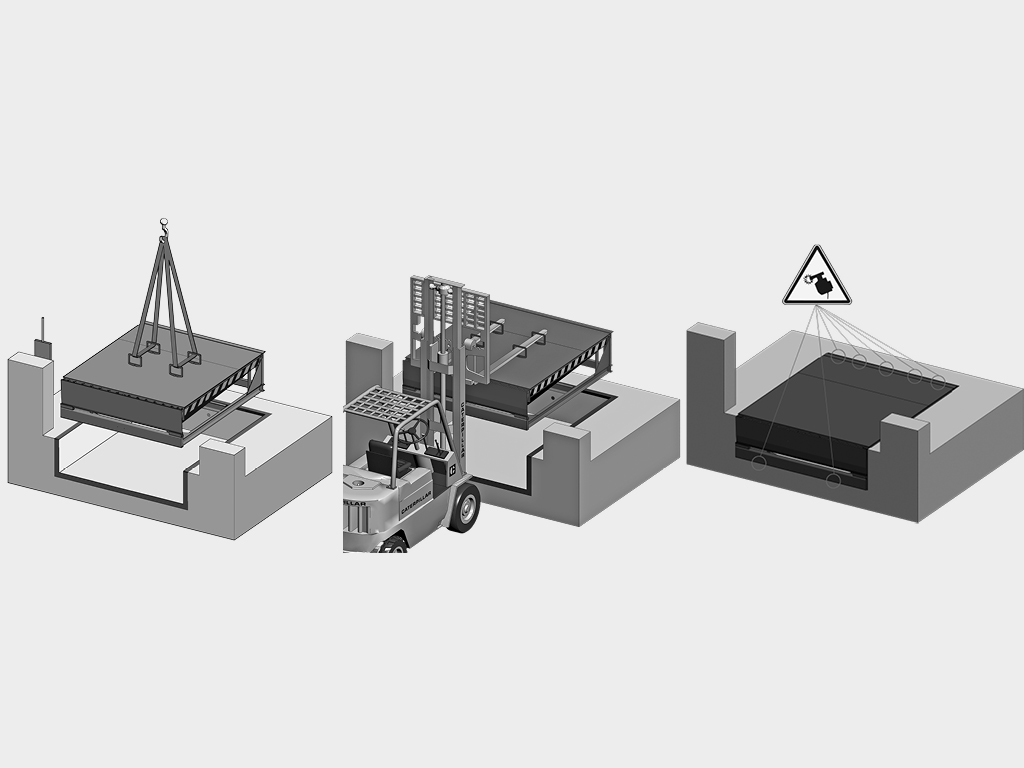

Встроенный монтаж.

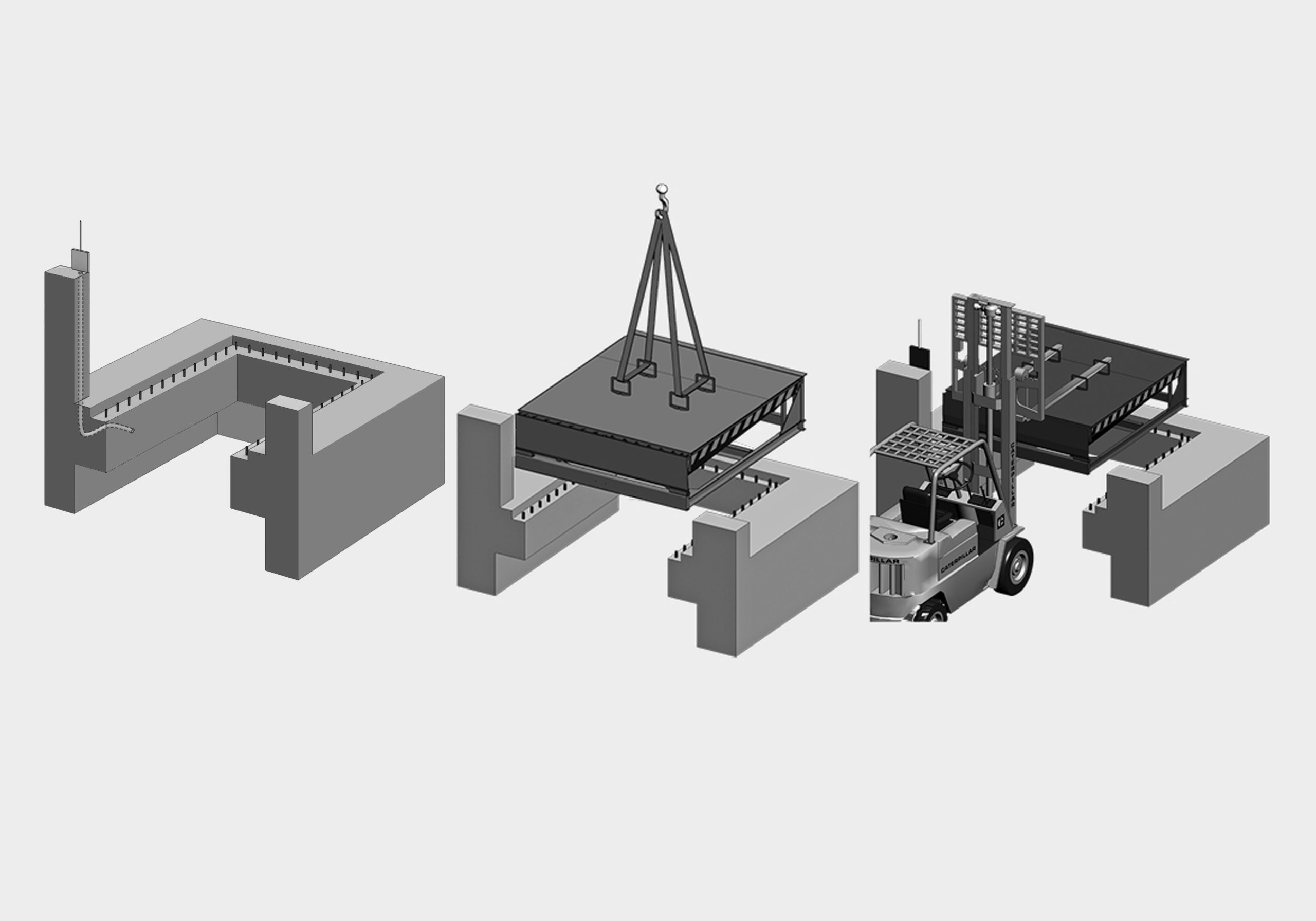

Подвесной монтаж.

Технические характеристики

Параметр	Значение	Примечание
Длина, мм	2 500, 3 000, 3 500, 4 000, 4 500
Вес изделия, кг	820, 960, 1 100, 1 250, 1 400
Допустимая нагрузка, кг (кН)	6 000 (60), 10 000 (100)
Максимальная точечная нагрузка, Н/мм²	1,3	Верхний лист – 6 мм
Максимальная точечная нагрузка, Н/мм²	6,5	Верхний лист – 8 мм
Мощность, Вт	750	Электропривод гидравлического насоса
Напряжение питания, В	380, 3 фазы
Напряжение питания, В	24	Напряжение управления
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	-20…+50
Количество подъемных цилиндров, шт	1	2 (как дополнительная опция)
Рабочая жидкость	Katana Sutorimu SHV 32	Или аналогичная

Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.

2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.

3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.

4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.

5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля – 100 мм.

6. Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.

7. Для стандартных погрузчиков c надувными колесами допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².

8. Для погрузочной техники, имеющей высокую точечную нагрузку, такой как электрические штабелеры, перевозчики поддонов, ричтраки, сборщики заказов на полиуретановых колесах, обязательно использование платформ с точечной нагрузкой 6,5 Н/мм².

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности уравнительной платформы с поворотной аппарелью производства концерна DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.

Дополнительное описание

1. Оборудование для подъема и монтажа:

- вилочный погрузчик (минимальная грузоподъемность – 35 кН, длина вил – не менее 2 000 мм);

- подъемный кран (минимальная грузоподъемность – 20 кН).

2. Оборудование для установки:

- сварочный аппарат (5–200 А) или аналогичный;

- электроды для сварки 3 мм.

Документация
