Откатные противопожарные ворота EI60 от производителя DoorHan

Производство / Доставка / Монтаж
по всей Беларуси

Качественное производство

Надежная защита зданий

Перекрытие проемов больших размеров

Конкурентная цена

Минимальные сроки производства

Быстрый расчет стоимости

Поставка в страны ЕАЭС

Сертификация ISO 9001

Познакомьтесь с откатными противопожарными воротами за 1 минуту

Описание

Установка откатных противопожарных ворот является оптимальным способом перекрытия больших проемов. Огнестойкость ворот обеспечивается за счет использования в их конструкции панелей с наполнителем из минеральной ваты.

На полотно ворот и в проем устанавливаются специальные профили и терморасширяющаяся лента, которая при возрастании температуры увеличивается в объеме и герметизирует проем. Используются в промышленных и складских помещениях, на парковках, в жилых и торговых комплексах.

Характеристики

Параметр	Показатель
Высота проема, мм	2 000–6 000
Ширина проема, мм	2 000–7 000 (одностворчатые ворота)
Ширина проема, мм	2 000–9 000 (двустворчатые ворота)
Притолока, мм	От 450
Пристенки, мм	От 250 со стороны столба-ловителя; от 450 со стороны столба-ловителя в случае установки навального привода; от 500 со стороны столба-ловителя в случае, если ворота устанавливаются с противовесом; ширина проема + 350 со стороны направления открывания ворот (для одностворчатых)
Пристенки, мм	Ширина проема / 2 + 150 с двух сторон при симметричных створках; при несимметричных створках – ширина створки + 400 с двух сторон (для двустворчатых)

Зона применения

Откатные одностворчатые противопожарные ворота устанавливаются в промышленных и складских помещениях, на паркингах, в жилых и торговых комплексах

Сдвижные двустворчатые противопожарные ворота устанавливаются в промышленных и складских помещениях, на паркингах, в жилых и торговых комплексах

Цветовые решения

RAL 7004 (серый, стандартный)

RAL 8014 (коричневый)

RAL 9003 (белый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 3000 (красный)

RAL 7016 (антрацит)

Нестандартный цвет по карте RAL (наценка)

Комплектация

Полотно ворот толщиной 80 мм из стальных сэндвич-панелей с минеральной ватой высокой плотности.

Роликовая опора.

Ручка (устанавливается с внутренней стороны ворот).

Ручка (устанавливается с внешней стороны, со стороны монтажа ворот).

Столб-ловитель (для одностворчатых ворот).

Балка.

Нижний направляющий ролик

Дымозащитный профиль.

Дополнительная комплектация

Встроенная калитка обеспечивает доступ в помещение без необходимости открывания ворот и может служить эвакуационным выходом. Огнестойкое окно (размером 400 × 300 мм) в полотне ворот повышает удобство их эксплуатации, обеспечивая обзор пространства за воротами. Окно надежно препятствует выходу огня из помещения, где возник пожар, так как благодаря прочной металлической раме выдерживает высокую механическую нагрузку и не деформируется при значительных перепадах температур и интенсивном нагреве. Противопожарный люк (размер в свету 200 × 200 мм) применяется для тушения пожара без необходимости открывания ворот.

Ручка с противопожарными замками «антипаника» позволит быстро покинуть помещение при эвакуации.

Доводчик предлагается в качестве дополнительной комплектации и может быть установлен на калитку в качестве устройства самозакрывания при пожаре.

Установка навального привода повышает удобство открывания ворот и позволяет установить калитку с меньшим порогом.

Установка противовеса обеспечивает надежное закрывание ворот в экстремальных ситуациях без использования привода.

Электромагнит.

Возможность автоматизации откатных противопожарных ворот электроприводами DoorHan для откатных ворот (см. раздел «Автоматика для ворот»).

Приемник внешний двухканальный с частотой 433 МГц (DHRE-2).

Фотоэлементы PHOTOCELL-N.

Сигнальная лампа со встроенной антенной LAMP.

Пульт 4-канальный с частотой 433 МГц (TRANSMITTER 4).

Ключ-кнопка для управления.

Модуль для управления с мобильного телефона.

Блок бесперебойного питания.

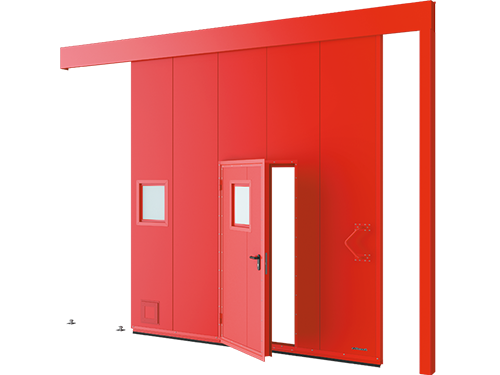

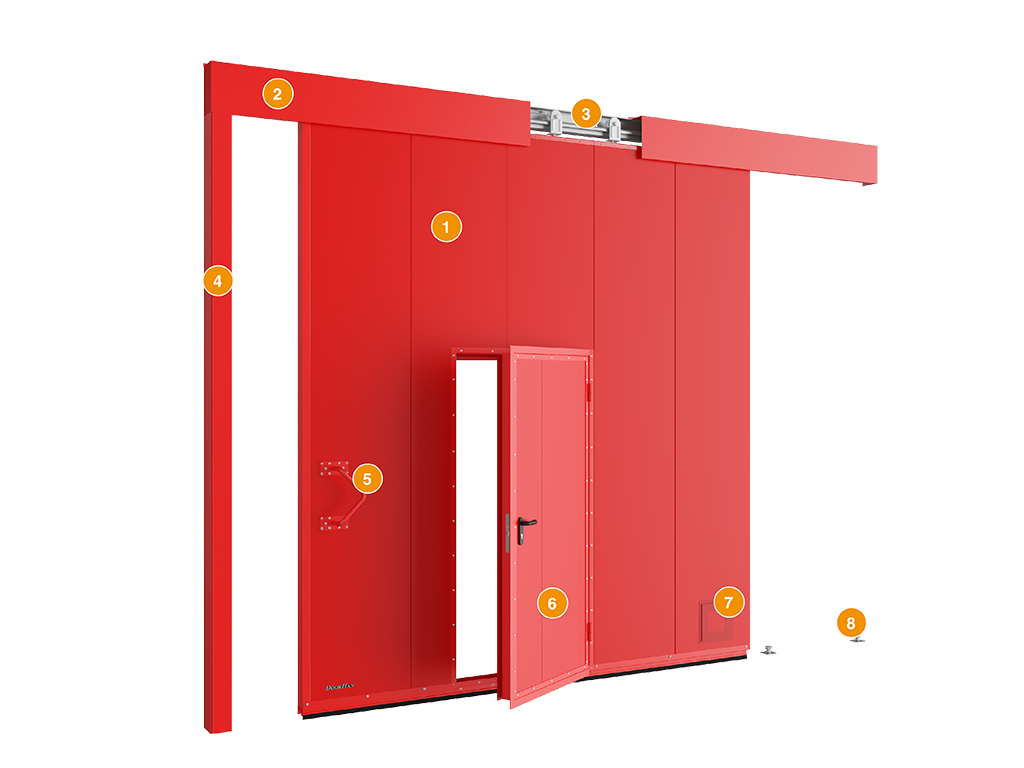

Конструкция

1. Полотно ворот

2. Защитный короб

3. Балка с навесными опорами

4. Столб-ловитель

5. Ручка

6. Встроенная калитка

7. Люк противопожарный

8. Нижний направляющий ролик

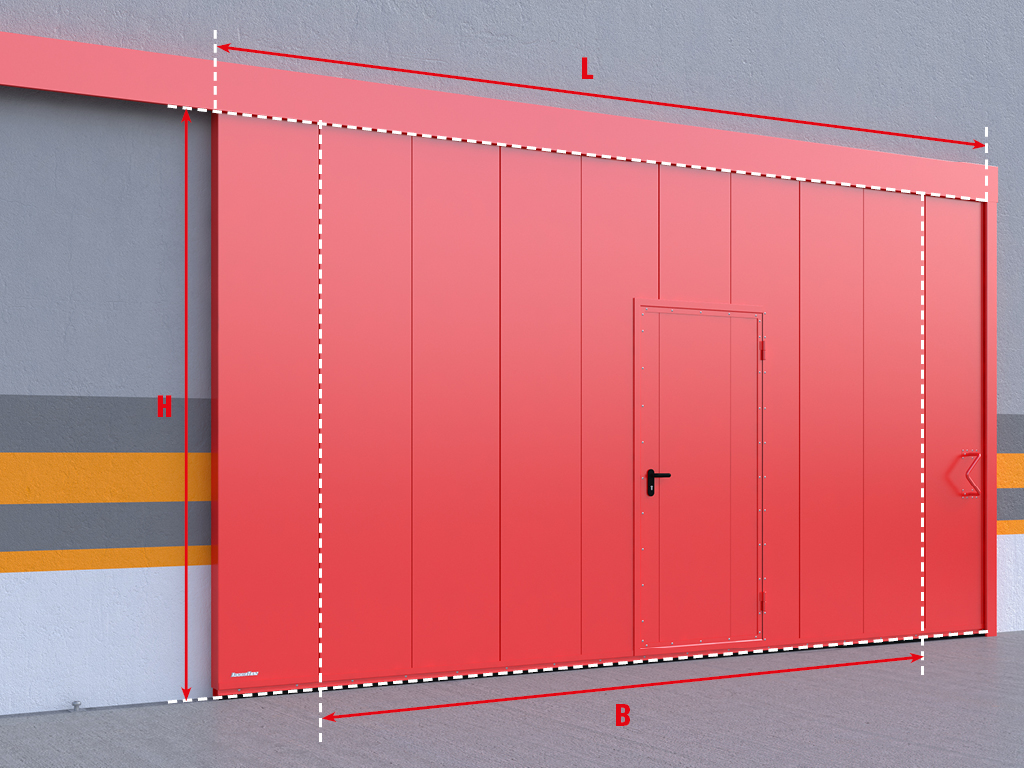

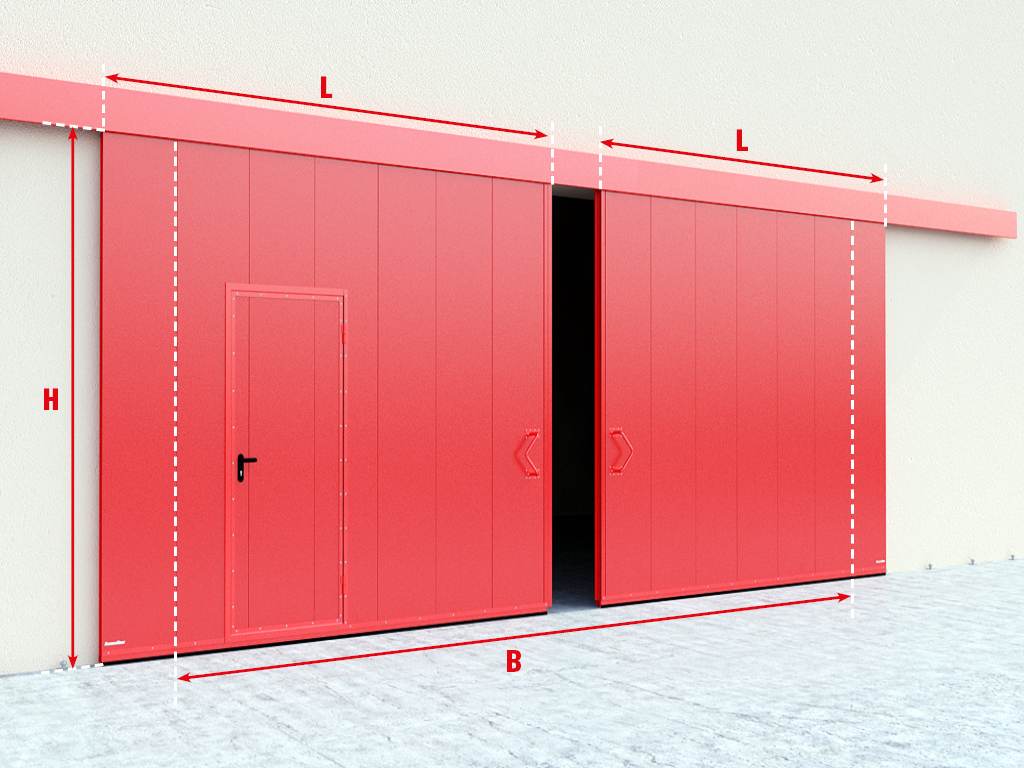

Подготовка объекта

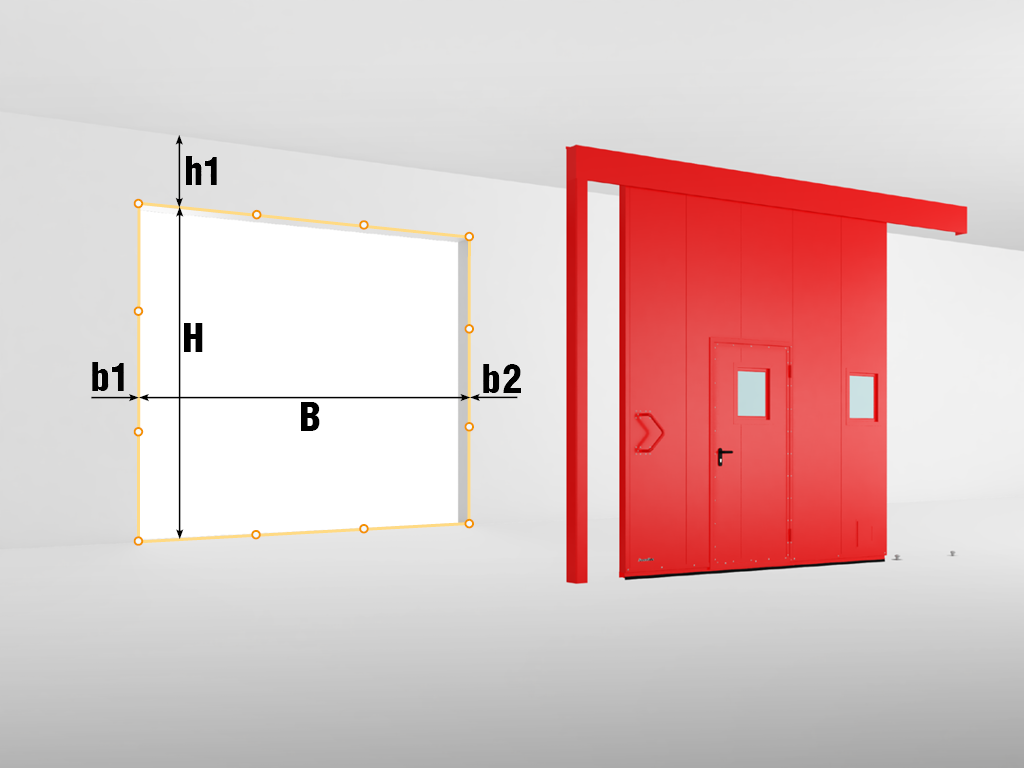

Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру) во избежание неточностей.

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h1 – притолока (расстояние от верха проема до препятствия).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере H и B за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая.

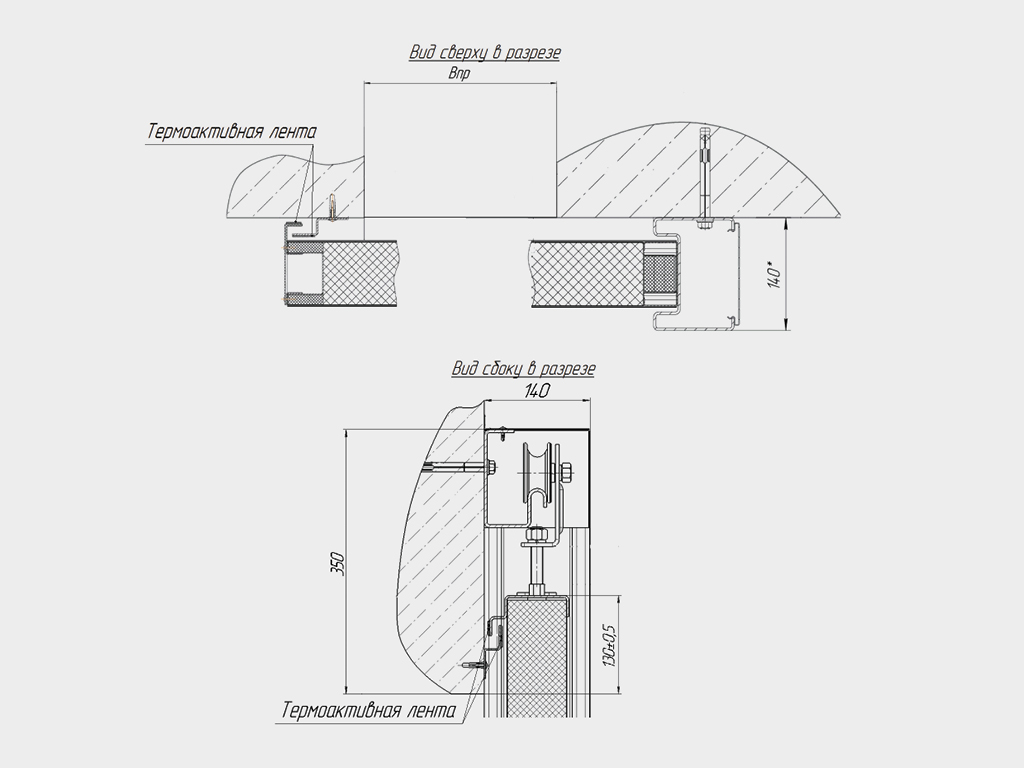

Способы монтажа

Накладной монтаж.

Стандартные конструктивные решения

Противопожарные ворота удерживают распространение огня и продуктов горения, тем самым увеличивая время, необходимое для принятия жизненно важных решений. Противопожарные откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

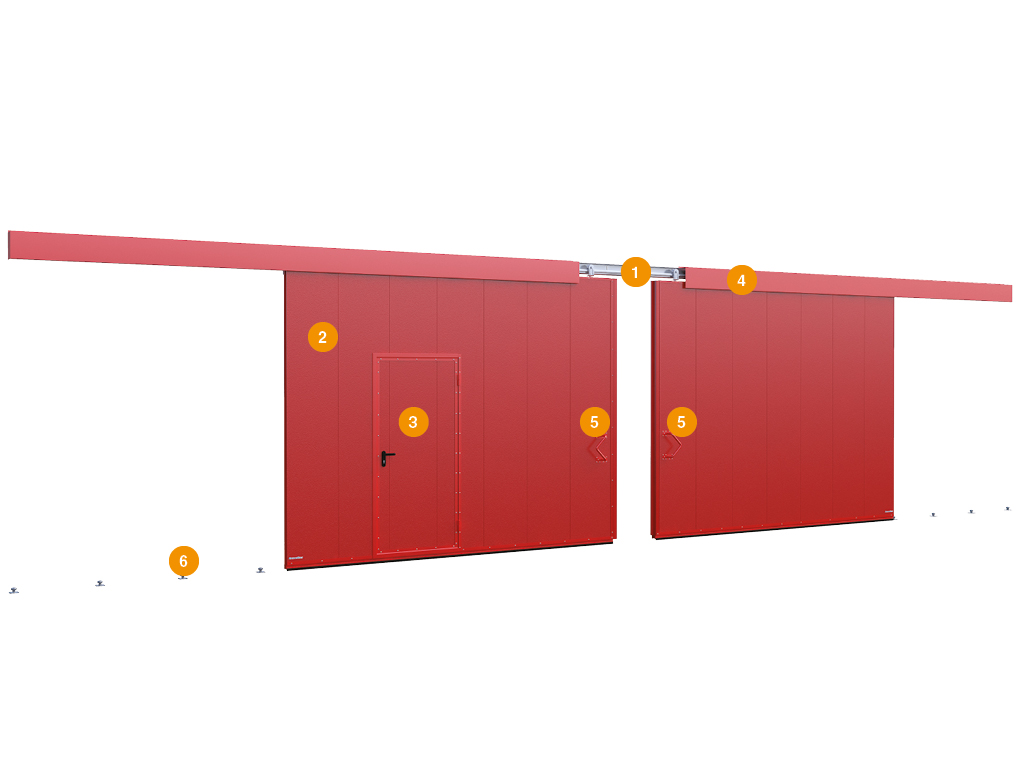

Конструкция двустворчатых сдвижных ворот: 1) балка с навесными роликовыми опорами; 2) полотно ворот; 3) встроенная калитка; 4) защитный короб; 5) ручка; 6) нижний направляющий ролик.

Панели противопожарных сдвижных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающими профилями. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами.Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды.

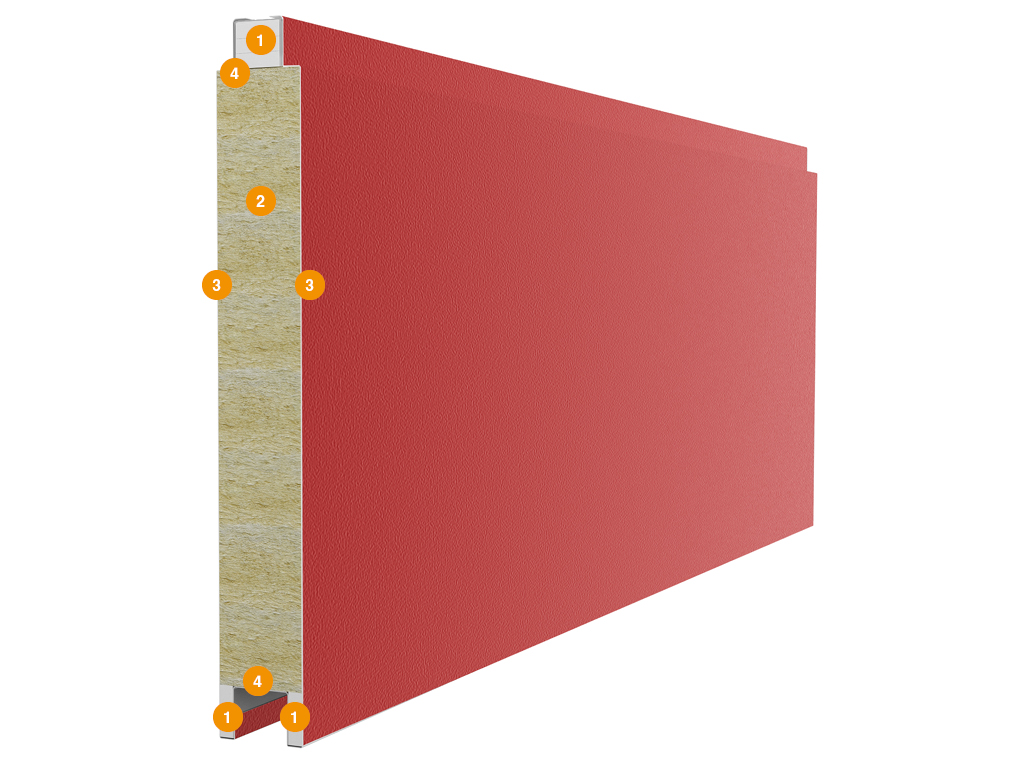

Конструкция панели: 1) гипсокартон; 2) минераловатная прослойка плотностью 130 кг/м³; 3) стальной лист толщиной 0,5 мм; 4) усиливающие профили.

Одностворчатые сдвижные ворота.

По техническому заданию заказчика изготавливаются различные конструкции с применением дополнительной комплектации: врезной калитки, системы «антипаника», автоматизации закрывания створок ворот и калиток. Размер калитки в свету 900 × 2 050 мм. Также могут разрабатываться нестандартные решения силами собственного конструкторского бюро.

Двустворчатые сдвижные ворота.

Технические характеристики

Параметр	Значение	Примечание
	Ворота откатные EI60
Предел огнестойкости, мин	Не менее 60
Приведенное сопротивление теплопередаче, м² *°С/Вт	Не менее 0,4–0,8
Ресурс, циклов	20 000
Звукоизоляция, дБ, класс (ГОСТ 31174)	До 20
Усилие ручного открывания и закрывания, Н, не более	150	ВПС01
Усилие ручного открывания и закрывания, Н, не более	150	ВПС02
Вес ворот в сборе, кг	260	ВПС01 при минимальных размерах
Вес ворот в сборе, кг	290	ВПС02 при минимальных размерах
Вес ворот в сборе, кг	1 450	ВПС01 при максимальных размерах
Вес ворот в сборе, кг	2 100	ВПС02 при максимальных размерах
	Ворота откатные EI90
Предел огнестойкости, мин	Не менее 90
Приведенное сопротивление теплопередаче, м² *°С/Вт	Не менее 0,4–0,8
Ресурс, циклов	20 000
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Усилие ручного открывания и закрывания, Н, не более	150	ВПС01
Усилие ручного открывания и закрывания, Н, не более	150	ВПС02
Вес ворот в сборе, кг	275	ВПС01 при минимальных размерах
Вес ворот в сборе, кг	300	ВПС02 при минимальных размерах
Вес ворот в сборе, кг	1 475	ВПС01 при максимальных размерах
Вес ворот в сборе, кг	2 115	ВПС02 при максимальных размерах

Условия эксплуатации продукции

1. Сдвижные (откатные) противопожарные ворота не предназначены для интенсивного использования.

2. Сдвижные (откатные) противопожарные ворота должны работать плавно, без заклиниваний и рывков.

3. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

4. В случае появления посторонних звуков (скрип, скрежет) во время работы сдвижных (откатных) противопожарных ворот необходимо приостановить их использование и обратиться к квалифицированному персоналу.

5. При открывании ворот вручную не прилагайте к ним больших усилий. Передвигайте полотно ворот равномерно. Запрещается двигать щит резкими толчками.

6. Во избежание несчастных случаев следите за тем, чтобы люди и животные не находились в зоне движения ворот во время их работы.

7. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

8. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с сдвижными противопожарными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.

9. Досрочному списанию подлежат ворота, выполнившие свою функцию по прямому назначению при пожаре. В этом случае ворота подлежат демонтажу и замене.

10. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.

11. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т. п.) во время их движения.

12. Если в воротах установлена калитка, то прежде чем приводить ворота в движение, необходимо убедиться, что она закрыта.

13. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в 6 месяцев) проводить их технический осмотр и обслуживание.

14. Не допускается удерживать полотно сдвижных (откатных) противопожарных ворот во время работы. Это может привести к травме или поломке конструкции.

15. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

16. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

17. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.

18. В случае использования сдвижных (откатных) противопожарных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности сдвижных противопожарных ворот, произведенных концерном DoorHan, на срок 1 год с момента приобретения их заказчиком.

Дополнительное описание

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 3 м или подъемного крана. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны.

При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Рекомендуется хранить сэндвич-панели и другую комплектацию ворот в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Комплектация ворот должна быть защищена от прямых солнечных лучей, атмосферных осадков и загрязнений.

Документация

.pdfИнструкция по монтажу и эксплуатации сдвижных (откатных) противопожарных ворот .pdfИнструкция по устройству и монтажу электромагнита

Остались вопросы по откатным противопожарным воротам?

Оставьте заявку и мы
проконсультируем Вас

Или позвоните +375 29 386 55 55

Поможем с выбором откатных противопожарных ворот

Оставьте заявку и наш менеджер перезвонит вам и ответить на все интересующие вас вопросы.

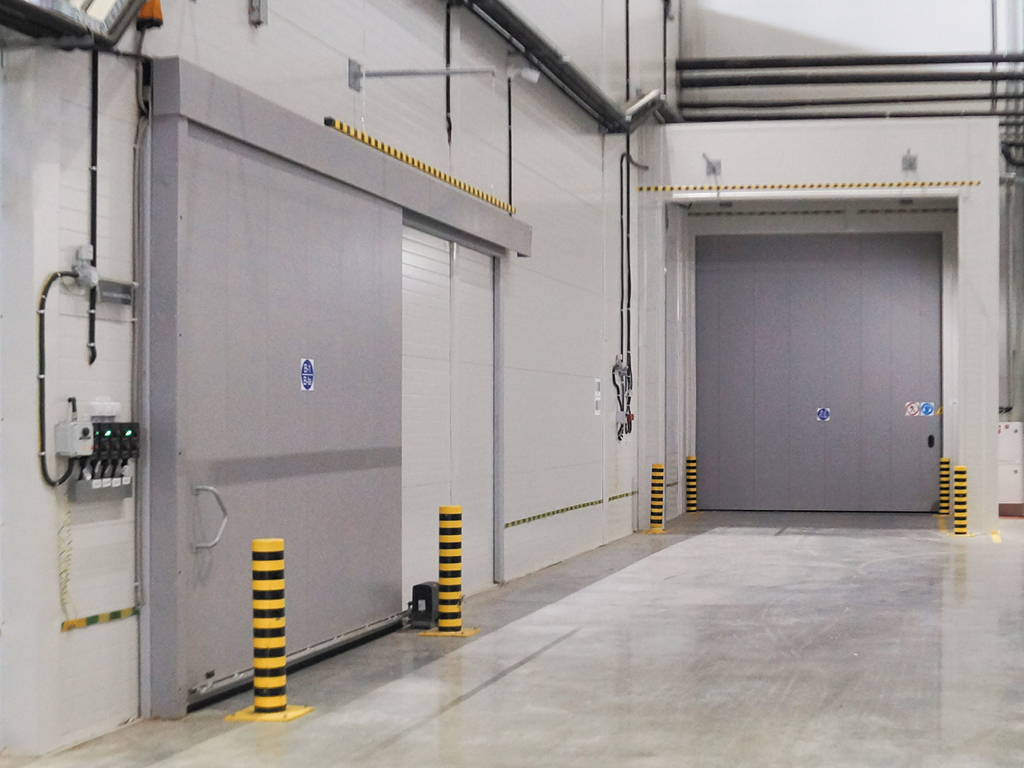

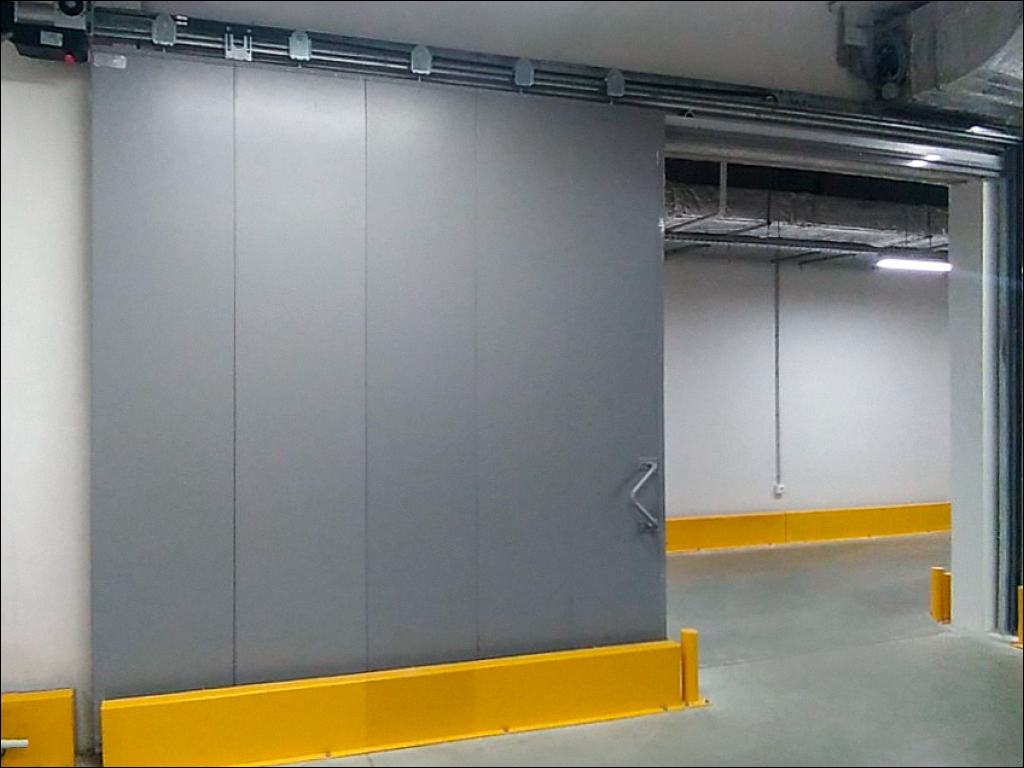

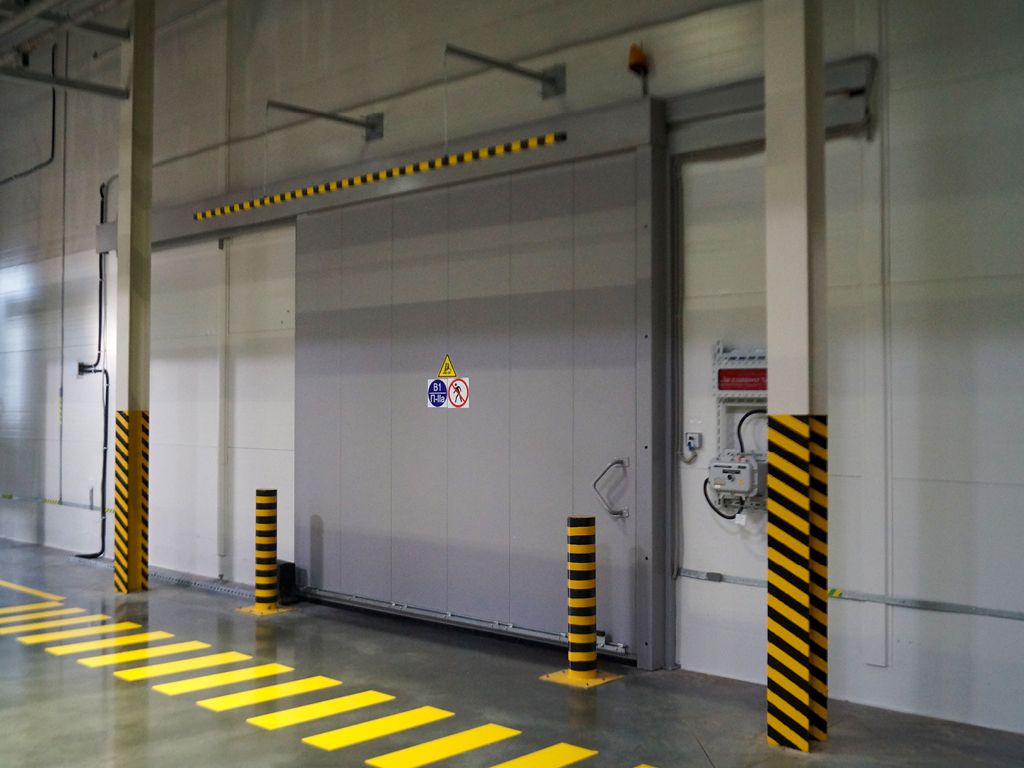

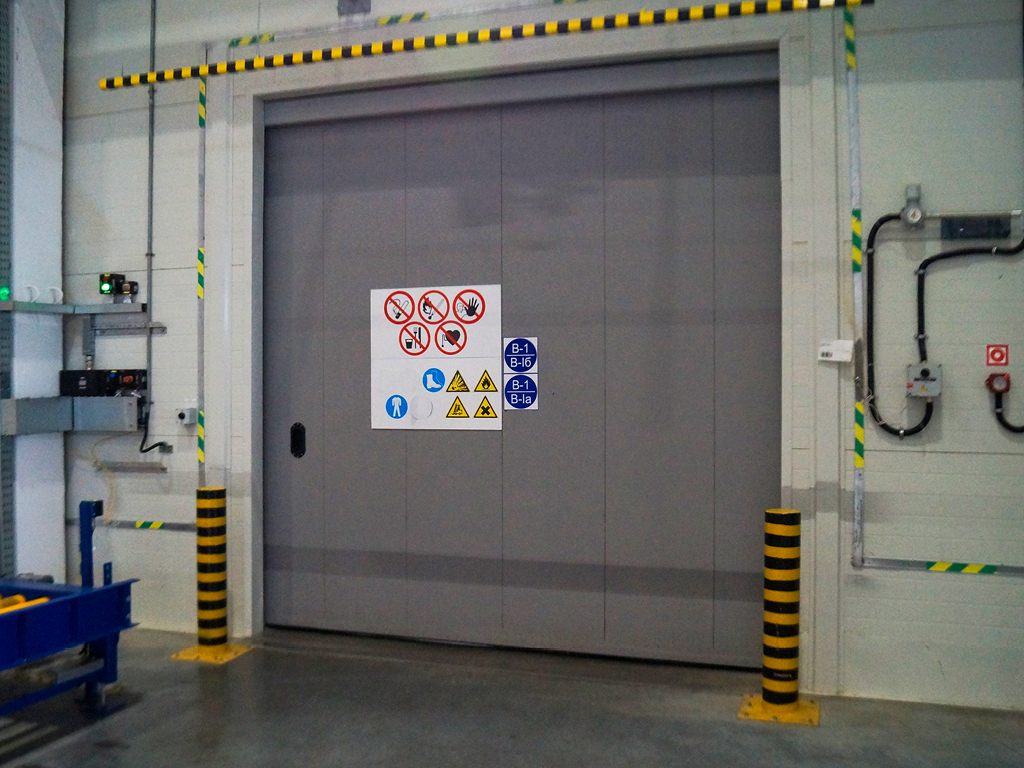

Примеры использования откатных противопожарных ворот
