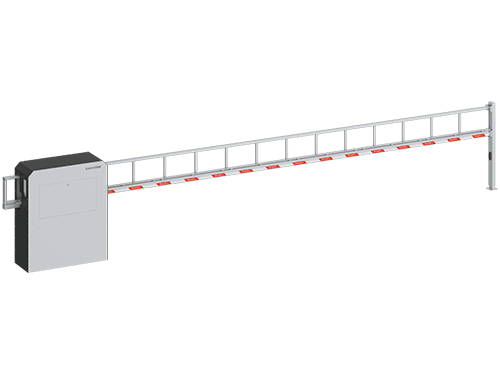

Антивандальный шлагбаум BARRIER PROTECTOR от производителя DoorHan

Производство / Доставка / Монтаж
по всей Беларуси

Надежная конструкция корпуса

Антивандальные метизы

Широкий диапазон перекрываемых проемов

Защита от взлома

Описание

Изделие предназначено для контроля въезда на дворовые территории жилых кварталов, промышленных объектов, а также для ограничения проезда по улицам садовых товариществ. Стальной антивандальный корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды. Усиленная стрела, сваренная из стальных профилей, перемещается в горизонтальном положении и не имеет уязвимых мест. В качестве крепежных элементов конструкции использованы метизы антивандального исполнения, особенностью которых является невозможность демонтажа обычными инструментами и приемами.

Характеристики

Параметр	Показатель
Ширина проема, мм	3 000, 3 500, 4 000, 4 500, 5 000, 5 500, 6 000
Высота проема, мм	1 145
Просвет, мм	745
Длина стрелы, мм	4 300 (3 000), 4 800 (3 500), 5 300 (4 000), 5 800 (4 500), 6 300 (5 000), 6 800 (5 500), 7 300 (6 000)
Высота стрелы, мм	400
Размеры корпуса (ДхШхВ), мм	1 133 × 415 × 1 182

Зона применения

Въезд на территорию поселков, СНТ, ПЖСК и т. д.

Въезд на парковки офисов, на территорию предприятий, стоянки с ограниченным доступом и т. д.

Дизайн

Стрела шлагбаума, сваренная из стальных труб и окрашенная в цвет RAL 7004 (серый)

Корпус шлагбаума, закрытый стальными панелями толщиной 2 мм. Цвета панелей: RAL 7004 (серый) и RAL 9005 (черный)

Комплектация

Корпус шлагбаума с встроенными светодиодными сигнальными лампами.

Стальная усиленная стрела шлагбаума.

Столб-ловитель стрелы шлагбаума.

Коробка с комплектацией для монтажа.

Дополнительная комплектация

«Лежачий полицейский» из износостойкого искусственного каучука обеспечивает легкую прокладку электропроводки между столбами без штробления дорожного покрытия

GSM-модуль предназначен для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.

WI-FI-модуль предназначен для беспроводного управления (выработки сигнала управления NO) электроприводами.

Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.

Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством

Беспроводная кнопка управления COMMAND-433 предназначена для дистанционного управления двумя автоматическими устройствами.

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Ключ-кнопка KEYSWITCH_N используется для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Кодовая клавиатура KEYPAD преднaзначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.

Комплект зубчатых реек.

Обогреватель HEATER предназначен для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур.

Пульт TRANSMITTER 2-PRO-BLACK предназначен для дистанционного упрaвления двумя автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK предназначен для дистанционного управления четырьмя автоматическими устройствами.

Пульт TRANSMITTER-PREMIUM в металлическом корпусе, предназначенный для дистанционного управления четырьмя автоматическими устройствами

Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan

Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для оповещения о движении ворот.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

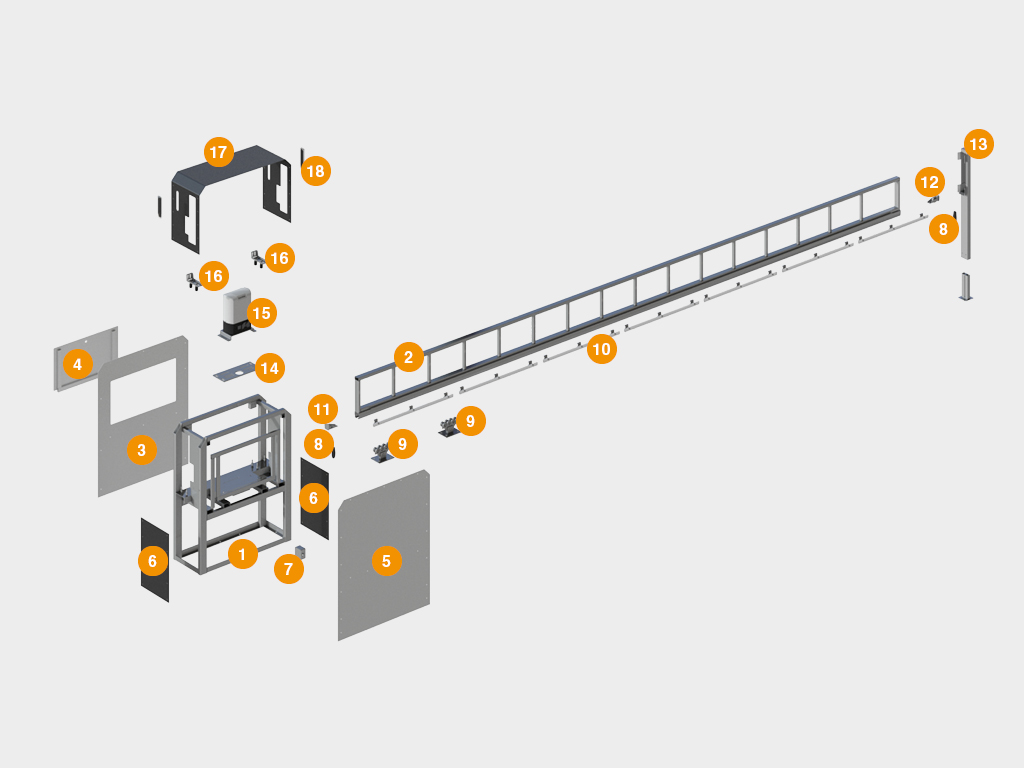

Конструкция

1. Рама

2. Стрела

3. Панель шлагбаума задняя

4. Крышка панели шлагбаума задней

5. Панель шлагбаума передняя

6. Панель шлагбаума боковая

7. Коробка распаячная

8. Фотоэлементы беспроводные PHOTOCELL-PRO

9. Опора ролика для балки 71 × 60 × 3,5

10. Рейка зубчатая DHRACK 12 × 30 (1 м)

11. Крышка задняя для балки 71 × 60 × 3,5

12. Ролик концевой в сборе для балки прокатной 71 × 60 × 3,5

13. Столб-ловитель

14. Пластина площадки для привода

15. Привод

16. Направляющее устройство

17. Панель шлагбаума верхняя в сборе

18. Лампа сигнальная BARRIER-PRO

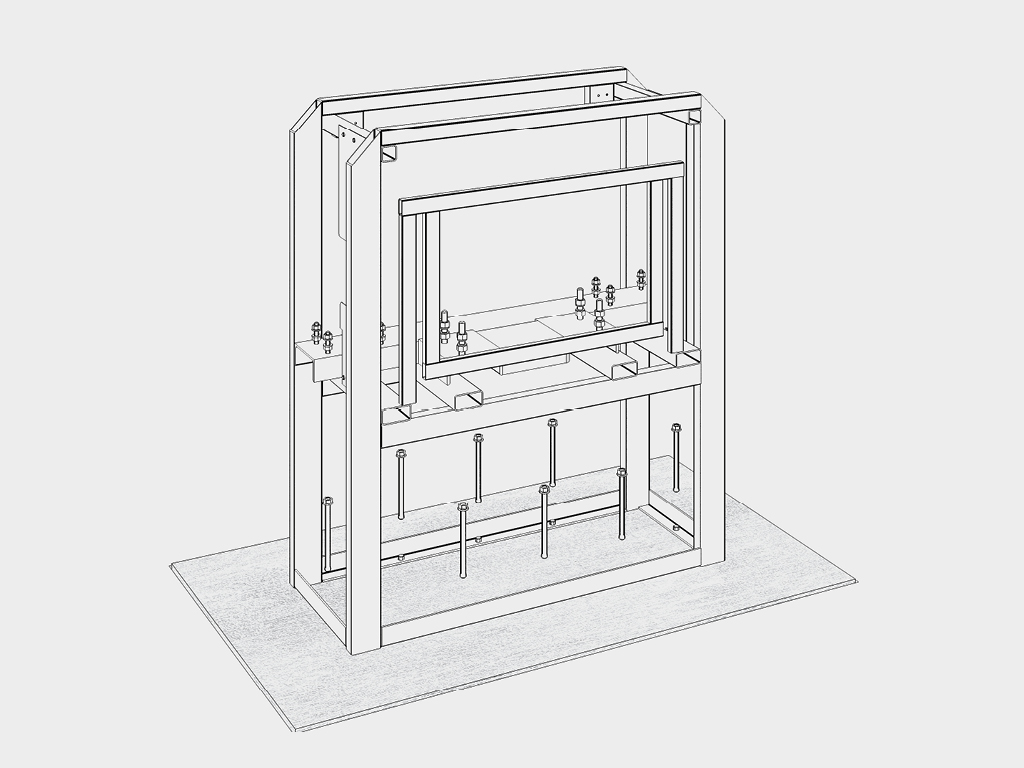

Способы монтажа

Корпус шлагбаума устанавливается на бетонируемое основание при помощи анкерных болтов. Анкерные болты входят в состав поставки изделия.

Технические характеристики

Параметр	Значение	Примечание
Напряжение питания, В	220
Мощность, Вт	130
Диапазон рабочих температур, °С	-20...+50
Скорость открывания проёма ворот, м/мин	10, 12, 17 (в зависимости от модели привода)
Класс защиты IP	IP54

Условия эксплуатации продукции

1. При открывании вручную не прилагайте больших усилий. Передвигайте стрелу равномерно. Запрещается двигать стрелу резкими толчками.

2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.

3. Запрещается перемещать стрелу при сцепленном приводе.

4. Не допускайте детей к устройствам управления (кнопкам, пультам).

5. Следите за тем, чтобы дети и животные не находились в зоне действия шлагбаума во время его работы.

6. Строго запрещено пересекать траекторию движения стрелы во время открывания и закрывания, т. к. это может привести к серьезным травмам.

7. Не подвергайте шлагбаум ударам и не препятствуйте его свободному открыванию и закрыванию.

8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.

9. Следите за тем, чтобы во время работы на траектории движения стрелы отсутствовали посторонние предметы, т. к. это может привести к повреждению шлагбаума.

10. Не допускайте попадания веток и кустов в зону сдвига стрелы для избежания помех во время работы шлагбаума.

11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

Гарантийные обязательства

Покупателю предоставляется гарантия надежности работы антивандального шлагбаума производства концерна DoorHan сроком на 1 год с момента приобретения.

Дополнительное описание

После монтажа необходима проверка движения стрелы. Стрела должна двигаться плавно, без рывков и скрипа. Полотно стрелы должно находиться в уровне (по вертикали и горизонтали), при закрывании заходить в ловитель. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению стрелы и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.

Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.

Документация

.pdfРуководство по монтажу и эксплуатации антивандального шлагбаума

Остались вопросы по шлагбауму?

Оставьте заявку и мы
проконсультируем Вас

Или позвоните +375 29 386 55 55

Поможем с выбором шлагбауму

Оставьте заявку и наш менеджер перезвонит вам и ответить на все интересующие вас вопросы.

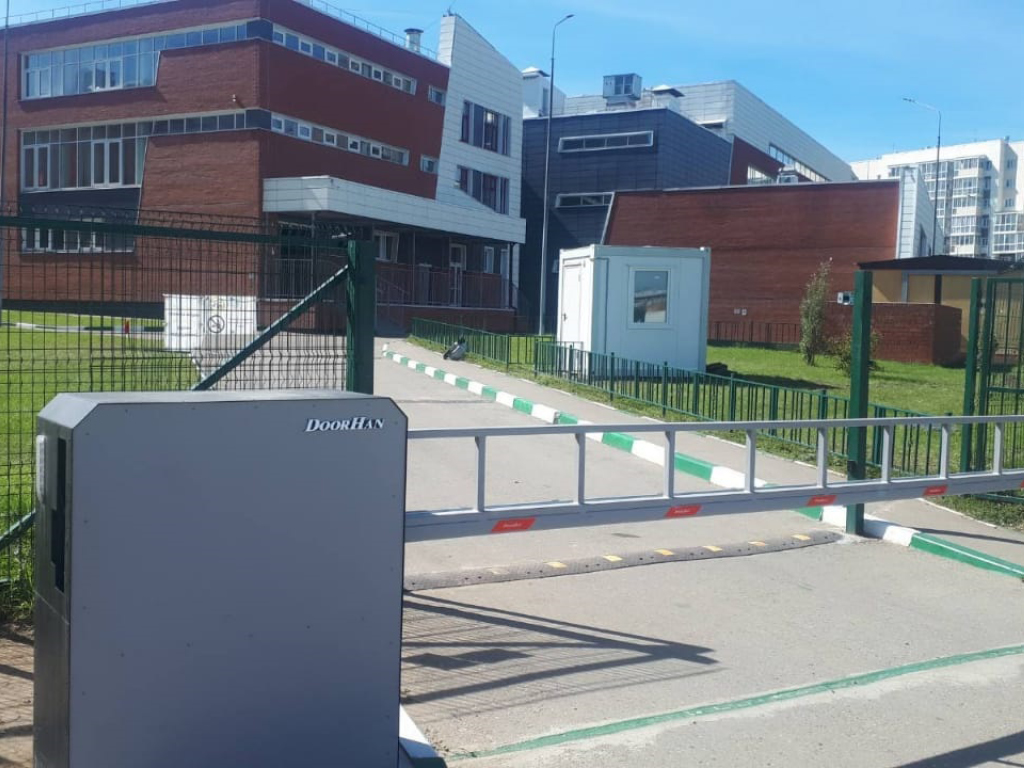

Примеры использования шлагбауму
